下面介紹用 Site Master 對天饋線進行測試和維護的方法。

1、 測量天饋線的駐波比和回?fù)p

及進行故障定位。

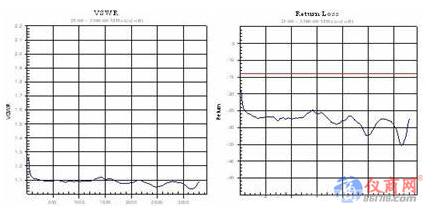

Site Master 可在頻域范圍內測量天饋線的駐波比和回?fù)p，如下圖所示

左圖的縱坐標為駐波比的值， 右圖的縱坐標為回?fù)p的值。

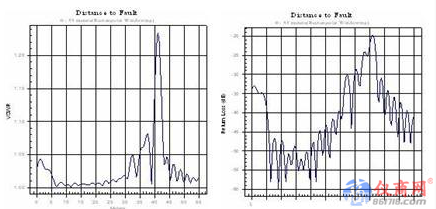

也可在距離域測量天饋線的駐波比和回?fù)p，如下圖所示。

在第一次用 Site Master 進行測試之前，或當測量頻率范圍改變時及當溫度和環境與上次 測試時有較大改變時，都需要用校準件對測試端口進行校準，以保證測試值的準確性。測試時要注意測試端口或 3 米擴展纜 線與基站室內跳線接頭之間的連接。我省目前在用的主要有 3 種基站：模擬基站 RBS883 、數字基站 RBS200 和 RBS2000 ，模擬基站 RBS883 和數字基站RBS200 的室內接收跳線都可直接與 Site Master 測試端口或 3米擴展纜線相連。

對模擬基站的發射天饋線測試時，先關閉與發射天饋線相連的收發信機，再擰出與方向耦合器相連的發射跳線，而發射跳線需要加上一個轉接頭才能與 Site Master 測試端口或 3 米擴展纜線相連，這種轉接頭可在 TDR 或 HP 頻譜儀所配的轉接頭中找到；數字基站 RBS200 的室內發射跳線和RBS2000 的室內接收和發射跳線都要通過 510--90 N （ m ） --7/16（ f ）轉接頭與 Site Master 測試端口或 3 米擴展纜線相連。

在測試 RBS2000 的天饋線時，也可從與 CDU 的射頻輸出端口相連的纜線處開始測試，這樣就可以測得機架內部纜線的質量，在日常測試中也曾發現因機架內部的纜線質量不好而影響到信號的收發的情況。測試發射天饋線時要暫時關閉與發射天饋線相連的收發信機，以免射頻信號的泄露。在測試時可先測試天饋線在頻域范圍內的駐波比或回?fù)p，觀察天饋線在其所工作的頻段內是否正常，若發現有異常，則可進入距離域區進行故障定位。如圖 5 所示，在 38 米處天饋線的駐波比接近 1.6 ，表明該處有問題。

有故障的天饋線的 Site Master 距離域圖形

在日常測試中發現天饋線系統常見的問題是因安裝不合規范造成天線進水、接頭的松動或進水和跳線的損壞等。

2、饋線長度的測量

目前我省基站所用的饋線和跳線大部分是 RFS 公司的產品，其中饋線的類型是 LDF5—50A ，其相對傳播速率（ RelativePropagation Velocity ） Vf 為 0.89, 纜線損耗（ Cable Loss ）為0.043 dB/ m ；跳線的類型是 LDF4—50A ，其相對傳播速率 Vf為 0.88 ，纜線損耗為 0.077dB/ m 。當要較為準確地測量饋線的長度時，必須在 Site Master 有關電纜參數的設置中正確輸入纜線損耗 Loss 和相對傳播速率 PROP VEL 的值。測量時先初步估算饋線的長度，在距離域區輸入起始位置 D1 和終止位置 D2 ，然后進行測量，由于饋線與跳線接頭處的駐波比一般都要比饋線的要高，所以可大致獲得饋線的長度，然后在根據實際情況把 D2 調到適當 處，即可較為準確地得出饋線的長度。
