本文以動力電池為例介紹一下新能源汽車動力系統部件的測試，歡迎開發&測試工程師一起交流、指正。

動力電池系統作為硬件本體和控制系統結合極為緊密的系統，其測試大致可以劃分為兩大部分：電池包本體（Pack）測試、電池管理系統（BMS）測試，下面分別介紹這兩部分的測試情況；

1. 電池包本體（Pack）測試

電池包本體測試一般在DV/PV（設計驗證/生產驗證）階段進行，目的是為了驗證電池包的設計/生產是否符合設計要求。其中包含溫度測試、機械測試、外部環境模擬測試、低壓電氣測試、電磁兼容測試、電氣安全測試、電池性能測試、濫用試驗測試等等。因為大伙都比較關心電池安全問題，在這里主要介紹一下電池包濫用試驗的測試方法：

1) 針刺測試

模擬電池遭到尖銳物體刺穿時的場景，因為異物刺入有可能導致內部短路，試驗要求不起火不爆炸

2) 鹽水浸泡

5%鹽水長時間浸沒測試，電池功能正常

目前新能源汽車電池包防水防塵等級推薦是IP67（即1米深的水浸泡半小時無損壞，上汽、蔚來的電池包都是IP67）。汽車的使用環境惡劣，再怎么做防水防塵保護也不過分（上海有一年暴雨導致車庫積水，傳統車都淹掛了，而電動車完好無損）。

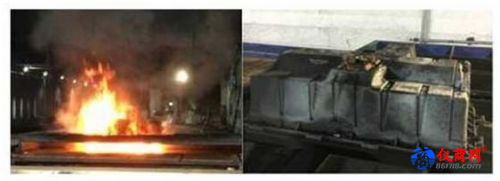

3) 外部火燒：

590攝氏度火燒持續130秒電池?zé)o爆炸、起火、燃燒并且無火苗殘留。

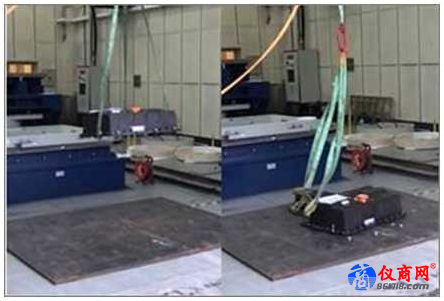

4) 跌落：

1m高度自由落體在鋼板上電池殼體完整功能正常

5）振動測試

高頻振動模擬測試，要求電池包功能正常。做電池包的同事應該知道，這個也很難通過。

2. 電池管理系統（BMS）測試

電池管理系統的測試更多側重軟件測試，一般在軟件功能開發過程中進行。

與尚未量產的自動駕駛系統偏向于使用C語言實現軟件設計不同，現今成熟的電動汽車控制系統（如整車控制器、電機控制器、電池管理系統）軟件都是以模型為基礎的軟件開發（Model-based-Design）。MBD開發相比C的優點是能夠以圖形化的方式表達復雜的邏輯、代碼可讀性、可移植性、開發調試便利程度都大大增強，同時利用成熟的代碼生成工具鏈，也避免了手工代碼容易產生的低級錯誤。在基于模型的軟件開發環節中規定了MIL/SIL/HIL等多項測試：

1) MIL(Model-In-Loops)既模型在環測試，就是驗證軟件模型是否可以實現軟件功能，測試依據是由系統需求分解而來的軟件需求。

2) SIL(Software-In-Loops)軟件在環測試，對比模型自動生成的C代碼和模型本身實現的功能是否一致，使用Simulink自身工具就可以進行Sil測試。

3) PIL(Processer-In-Loops)處理器在環測試，目的是測試自動生成的代碼寫入控制器后，功能實現上是否與模型有偏差。PIL看似無關緊要，但不做重視也會引起一些不良后果（如調度問題、CPU Load，堆棧溢出等）

4) HIL(Hardware-In-Loops)硬件在環測試，測試控制器完整系統功能，一般會搭建控制器所在系統的測試臺架，使用電氣元件模擬傳感器（如溫度）和執行器（如風扇負載）的電氣特性，驗證完整的系統功能。
