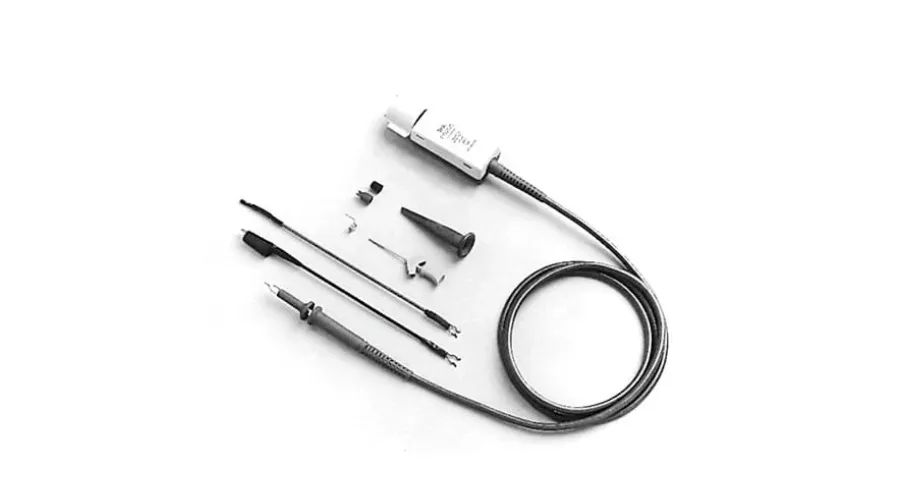

·用于差分信號測量

·電壓量程與帶寬成反比

·屬于有源探頭的一種，需要供電

應用：

·浮動測量

·開關電源設計

·電機驅動設計

·電子鎮流器設計

·CRT顯示設計

·電源轉換器的設計

·服務動力裝置評估

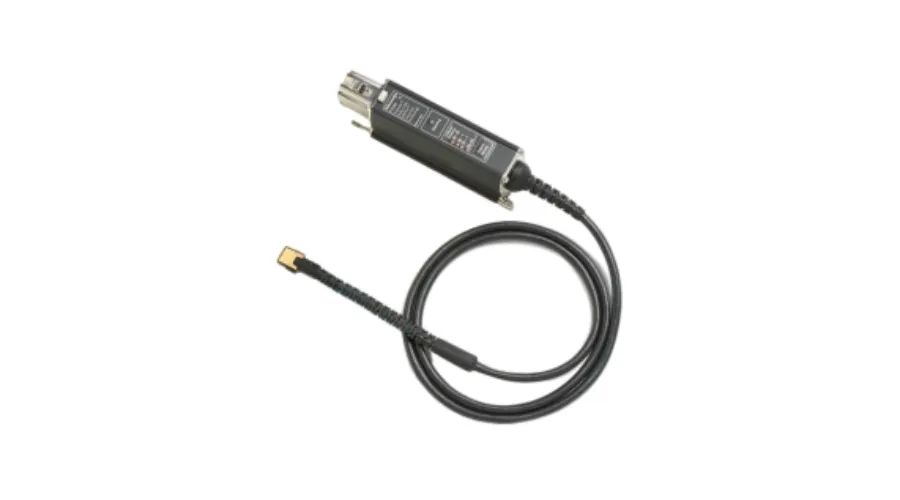

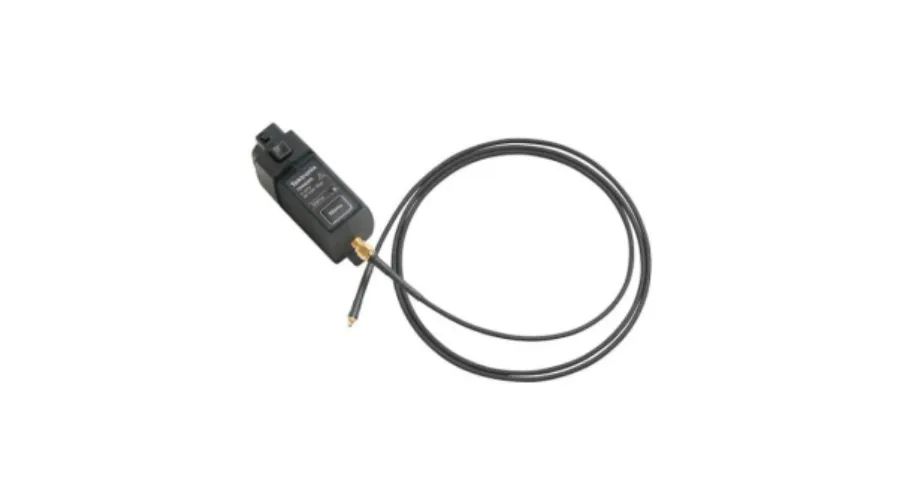

低壓差分探頭

·一般用于低壓高速信號的測量

·帶寬較高，量程較低

·更高要求的連接方式

·屬于有源探頭的一種，需要供電

應用：

·高速數字系統設計

·組件設計/描述

·信號完整性，抖動和時序分析

·機械工程與測試

·測量3.0 V邏輯，InfiniBand, PCI Express, DDR, Rambus數據線，千兆以太網

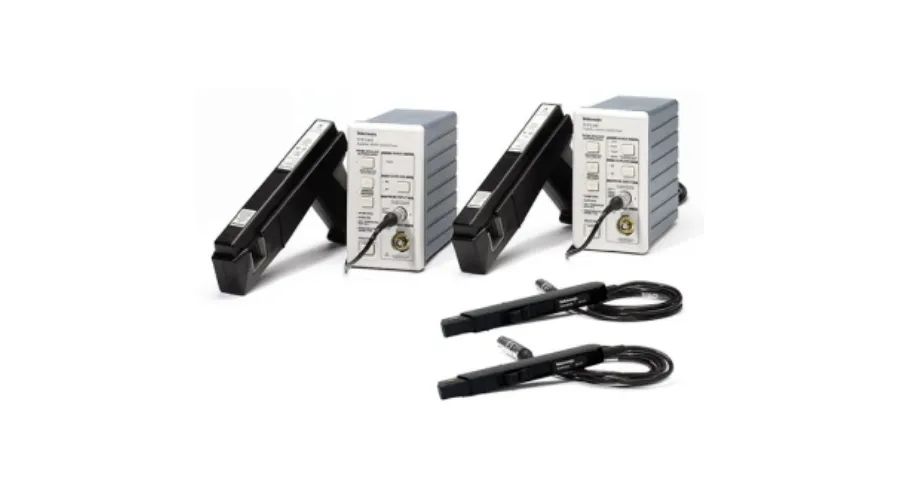

電流探頭

·示波器測試電流最普遍，最常用的探頭

·測量量程與帶寬成反比

·AC/DC電流探頭量程一般在2000A以內

·AC電流探頭量程或可達10000A以上

·屬于有源探頭的一種，需要供電

應用：

·電源

·半導體設備

·功率逆變器/轉換器

·電子鎮流器

·工業/消費電子產品

·移動通信

·馬達驅動器

·交通運輸系統

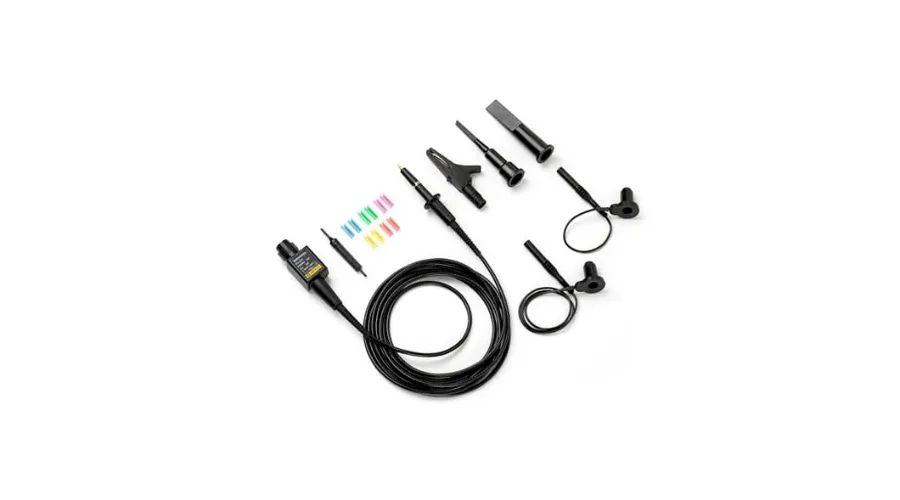

高壓?jiǎn)味颂筋^

·極高的輸入阻抗，通常在幾十，上百M(fèi)Ω

·針對對地的高壓?jiǎn)味诵盘?hào)1000V，2500V，20000V

·帶寬相對較高，價格便宜

應用：

·電源設計

·設計電機拖動

·電子鎮流器

·功率半導體

·開關模式控制

·UPS 系統

·功率整流器

低壓?jiǎn)味颂筋^

·通常用于測量低于 12 V 以地參考的高速信號。

·通常具備很低的輸入電容（0-1pF），對電路負載影響很小

·帶寬通常較高

應用：

·檢驗、調試和表征高速設計

·信號完整性、抖動和定時分析

·制造工程和測試

·信號電壓擺幅最高 8 Vp-p

低噪聲電源紋波探頭
