一、萬用表

萬用表能測量直流電流、直流電壓、交流電壓和電阻等，有的還可以測量功率、電感和電容等，是電工最常用的儀表之一。

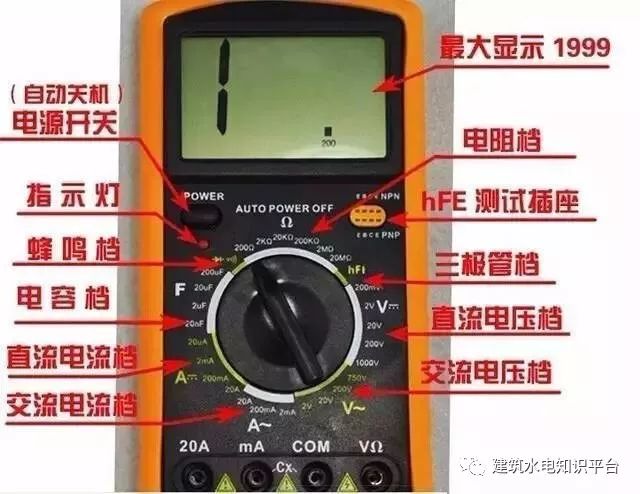

01 萬用表的基本結構和外形

萬用表主要由指示部分、測量電路和轉換裝置三部分組成。指示部分通常為磁電式微安表，俗稱表頭；測量部分是把被測的電量轉換為適合表頭要求的微小直流電流，通常包括分流電路、分壓電路和整流電路；不同種類電量的測量及量程的選擇是通過轉換裝置來實現的。

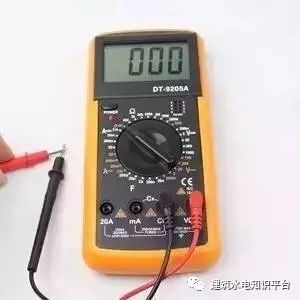

02 萬用表的使用方法

1、端鈕（或插孔）選擇要正確

紅色表筆連接線要接到紅色端鈕上（或標有“+”號插孔內），黑色表筆的連接線應接到黑色端鈕上（或接到標有“—”號插孔內），有的萬用表備有交直流2500伏的測量端鈕，使用時黑色測試棒仍接黑色端鈕（或“—”的插孔內），而紅色測試棒接到2500伏的端鈕上（或插孔內）。

2、轉換開關位置的選擇要正確

根據測量對象將轉換開關轉到需要的位置上。如測量電流應將轉換開關轉到相應的電流檔，測量電壓轉到相應的電壓檔。有的萬用表面板上有兩個轉換開關，一個選擇測量種類，另一個選擇測量量程。使用時應先選擇測量種類，然后選擇測量量程。

3、量程選擇要合適

根據被測量的大致范圍，將轉換開關轉至該種類的適當量程上。測量電壓或電流時，最好使指針在量程的二分之一到三分之二的范圍內，讀數較為準確。

4、正確進行讀數

在萬用表的標度盤上有很多標度尺，它們分別適用于不同的被測對象。因此測量時，在對應的標度尺上讀數的同時，也應注意標度尺讀數和量程檔的配合，以避免差錯。

5、歐姆檔的正確使用

1、選擇合適的倍率檔

測量電阻時，倍率檔的選擇應以使指針停留在刻度線較稀的部分為宜，指針越接近標度尺的中間，讀數越準確，越向左，刻度線越擠，讀數的準確度越差。

2、調零

測量電阻之前，應將兩根測試棒碰在一起，同時轉動“調零旋鈕”，使指針剛好指在歐姆標度尺的零位上，這一步驟稱為歐姆檔調零。每換一次歐姆檔，測量電阻之前都要重復這一步驟，從而保證測量準確性。如果指針不能調到零位，說明電池電壓不足需要更換。

3、不能帶電測量電阻

測量電阻時萬用表是由干電池供電的，被測電阻決不能帶電，以免損壞表頭。在使用歐姆檔間隙中，不要讓兩根測試棒短接，以免浪費電池。

6、注意操作安全

1） 在使用萬用表時要注意，手不可觸及測試棒的金屬部分，以保證安全和測量的準確度。

2）在測量較高電壓或較大電流時，不能帶電轉動轉換開關，否則有可能使開關燒壞。

3） 萬用表用完后最好將轉換開關轉到交流電壓最高量程檔，此檔對萬用表最安全，以防下次測量時疏忽而損壞萬用表。

4）當測試棒接觸被測線路前應再作一次全面的檢查，看一看各部分位置是否有誤。

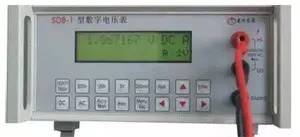

二、電壓表

電壓表并聯在被測電路中，用來測量被測電路的電壓值。按所測電壓的性質分為直流電壓表、交流電壓表和交直兩用電壓表。就其測量范圍又有毫伏表、伏特表之分。按動作原理分為磁電式、電磁式和電動式等。

01 電壓表的選擇
