.dbc文件是用來描述CAN總線通訊信息數據的一種文件，其中包含了CAN總線中協議數據及其所代表的具體意義。

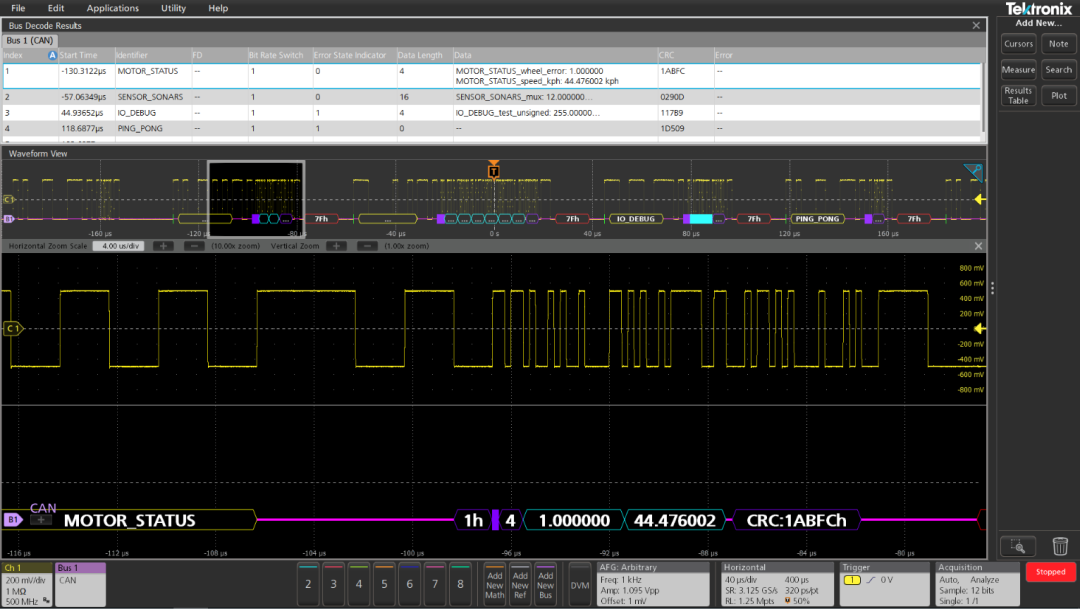

在汽車路試中，對于車輛錯誤故障信息，需對CAN報文數據進行實時DBC解析，定位問題點。如上圖，就是通過.dbc文件將CAN報文轉換成了和電機狀態和其當前狀態值，便于工程師進行實時分析和調試。

5、CAN總線觸發

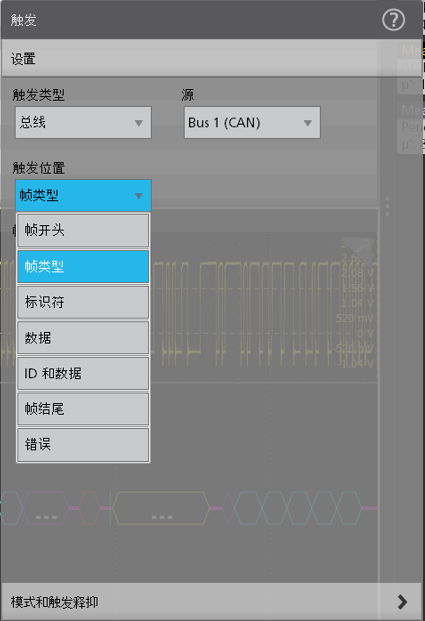

完整的CAN/CAN FD總線觸發功能包括以下觸發器類型。

幀開頭：幀起始位置

幀類型：數據幀、遠程幀、錯誤幀

標識符：標準格式有11 個位的標識符（ID），擴展格式有29 個位的ID

數據：數據的內容，一幀可發送0~8個字節的數據

幀結尾：幀結束位置

錯誤：例如ACK錯誤、位填充錯誤等

可以根據實際需求選擇不同的觸發位置，便于快速定位和分析數據。

6、CAN總線數據搜索

在配備CAN/CAN FD解碼的泰克示波器上可以搜索CAN總線活動，您可以使用搜索功能來查找所有總線滿足特定搜索條件的事件，并確定發生了多少次。

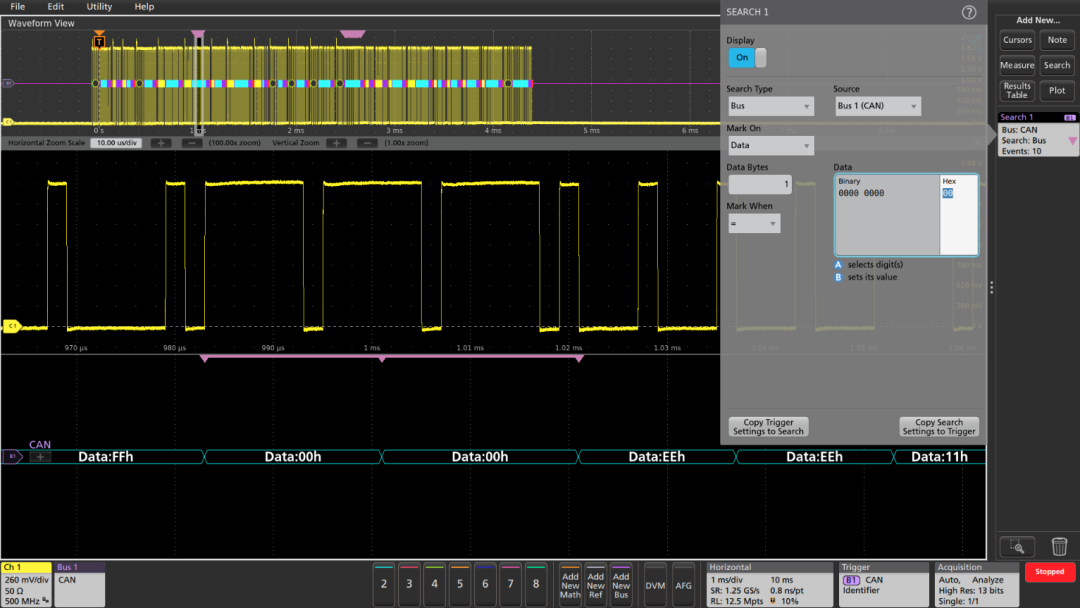

如上圖所示，搜索函數設置為自動搜索十六進制的數據值為00的數據。它發現并標記了10次出現。

7、dbc.數據搜索

除了搜索十六進制和二進制值外，當使用符號解碼時，可以加載.dbc文件?？梢宰詣铀阉鹘馕龊蟮臄?shù)據和信息。

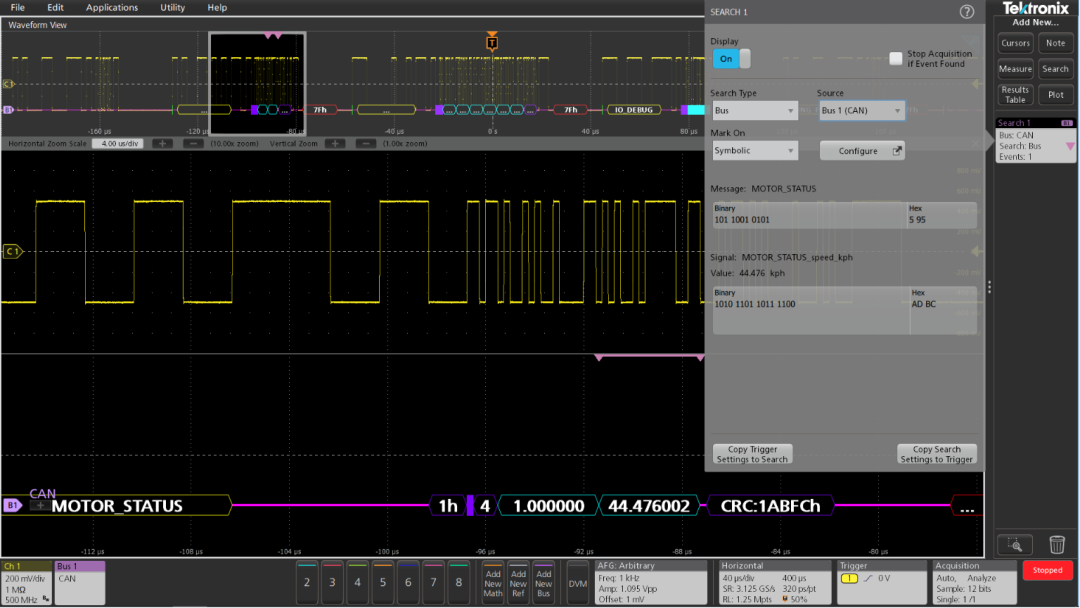

如上圖所示，搜索找到帶有MOTOR_STATUS_speed_kph信號的MOTOR_STATUS消息值為44.476公里/小時。

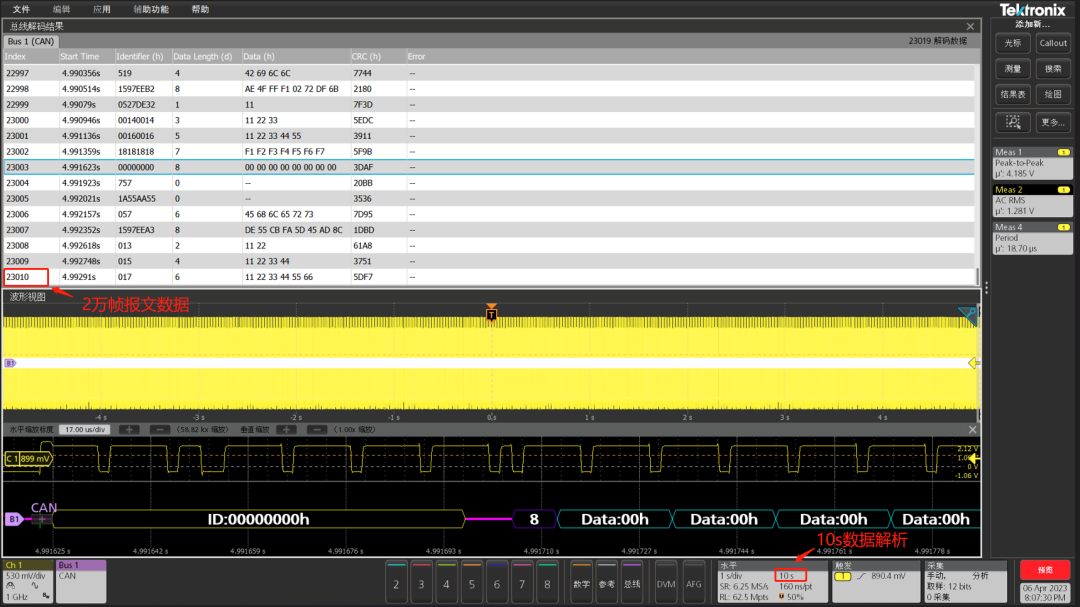

由于總線協議手動解碼非常耗時，并且很容易出錯。東方中科合作伙伴—泰克的汽車總線解碼和觸發包針對 CAN、CAN FD、LIN 和 FlexRay 等常用 ECU 總線提供直觀的自動解碼和觸發功能。上圖為CAN總線解碼圖，長達10s的2萬幀CAN 信號被解碼并顯示為總線波形（底部）和事件表、（頂部）。
