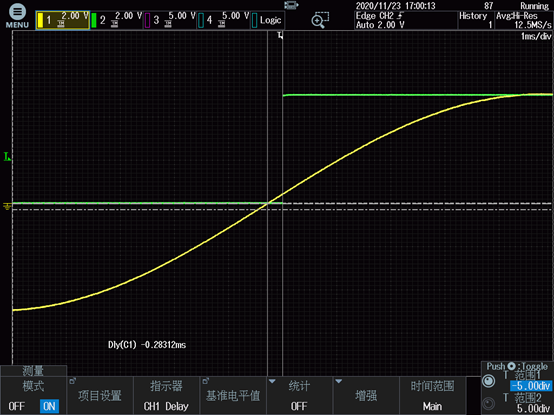

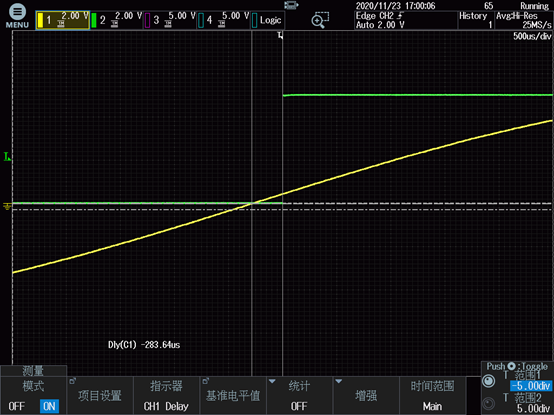

此時通過指示器可以看到，當中間值電平手動設為0V后，不論時間軸的刻度如何更改，示波器始終以過零點來進行延時測量，這樣測量的結果才是正確的延時時間。
當參考電平格式改成單位后，上、下限電平值的設置也會對測量功能產生影響。一般情況下，上、下限電平值的設置不能超過顯示的波形P-P值，當超過這個限制時，不能正確執行測量。如下圖：

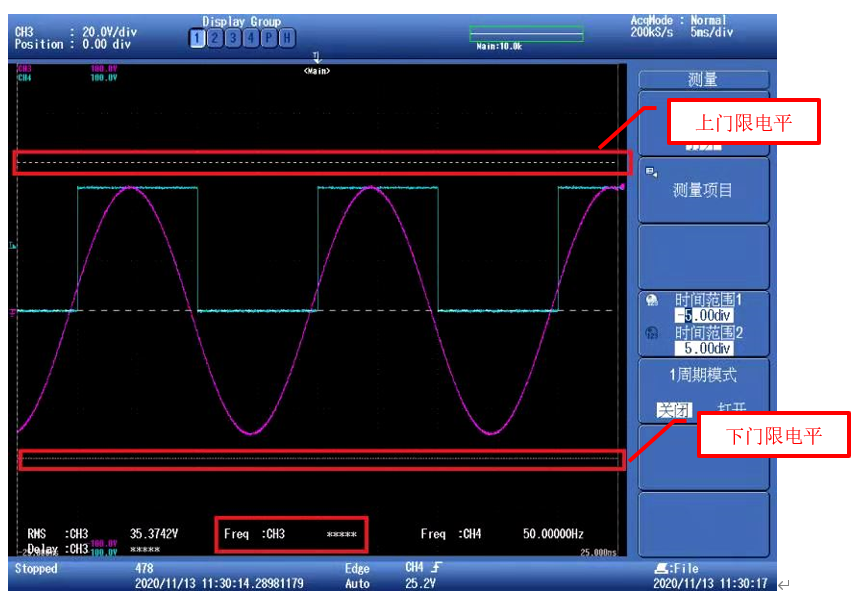

在改變上、下限值時，屏幕上會出現兩條虛線來指示當前設定的上下門限值的位置。可以看到，當下限值設為3V時，由于太接近CH1波形的底部，此時無法讀出測量結果，調整下門限值的位置后，就可以正確測量了。
除此之外，上、下限值的位置也會影響到其他項目如頻率的測量。
因此，在進行延時測量時，除了中間電平的設置外，還要注意上、下限電平的值。
