諧波只會在大型工業裝置中產生問題，對嗎？來自UK Chauvin Arnoux 子公司的Julian Grant說，這是錯誤的。他解釋了諧波是如何在任何類型的電氣系統中引起問題的，包括普通的家用裝置。

不能正常工作的計算機、意外運行的電路保護裝置、運行不正常的電機、運行溫度過高的電纜和變壓器——這些只是過去電氣系統中高次諧波時可能出現的一系列問題。諧波通常只在大型工廠的電氣裝置中存在，但現在它們無處不在，任何工程師都不能忽視它們。

諧波是什么？它們來自哪里？我們可以做些什么？

簡而言之，諧波是電氣系統中的電流，頻率為電源頻率的整數倍，換句話說，如果電源為50 Hz，則諧波是2 x50Hz=100Hz，3x50Hz=150Hz，4x50 Hz=200 Hz的電流，依此類推。

特定諧波的倍增稱為其“次數”。例如，150 Hz的諧波為三次諧波。理論上，次數可以永遠持續，但高于50次的諧波通常很小，不需要考慮。為了了解諧波的來源，我們假設能源供應機構提供的電力具有平滑的正弦波電壓波形。如果將該電壓施加到電阻負載（如加熱元件），則負載中的電流也將是平滑的正弦波。

但并非所有負載都是電阻負載。一些像智能電源和電機控制器這樣的設備肯定不是這樣的，施加在這些設備上的正弦波電壓將產生一個正弦波失真的電流。這樣的荷載稱為非線性負載。

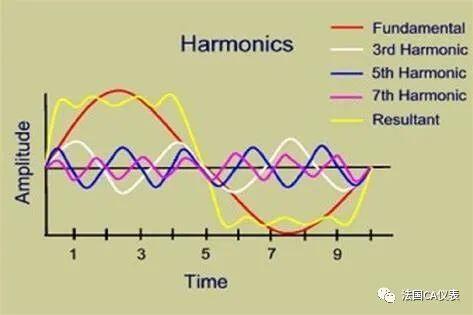

有一個復雜的數學表明，非線性負載產生的畸變電流波事實上，是由電源頻率的電流加上諧波頻率的電流組成。換句話說，非線性負載產生諧波。

為什么諧波在最近成為如此廣泛的問題？

答案很簡單，我們現在正在將更多的非線性負載連接到我們的電氣裝置上。

幾乎所有的電子設備都是非線性負載，包括電腦、電視、手機充電器、微波爐、熒光燈和LED燈、洗衣機、發動機速度控制器等，它們產生了較大的諧波，除此之外，冰箱和炊具等其他家用電器也越來越多地使用電子控制。

許多家庭和辦公室現在都配備了電動汽車充電樁，并且在屋頂上安裝了太陽能電池板。簡言之，現在非線性負載無處不在，這意味著諧波也無處不在。

這有關系嗎？

不幸的是，諧波會干擾電力系統的正常運行。它們最終會在導體和元件中產生過多的熱量，并可能導致敏感電子設備出現各種各樣的問題。它們會使燈光閃爍和電機嗡嗡作響。它們也是保護裝置中常見的干擾源。

諧波電流也會嚴重影響對電氣系統進行測量的準確性。如果您是一名電工，這一點尤其重要，因?yàn)槟鷮⑹褂眠@些測量值來證明安裝符合接線規定，對于商業安裝，還要符合電氣和工作規定。測量問題的根源在于，如果電源中存在大量諧波，許多較舊的鉗式流量計將無法獲得可靠的讀數。

舉個例子來說

我們最近使用一家知名制造商提供的標準鉗形儀表，對提供CFL（緊湊型熒光燈）燈具的電路進行了一些測量。它顯示均方根電流為2.9A，而使用性能更好的鉗形表進行的測量顯示，真實均方根電流為6.0 A

這就是為什么重要的是要確保您使用的儀器，特別是鉗形儀表，在存在諧波的情況下能夠給出準確的結果。

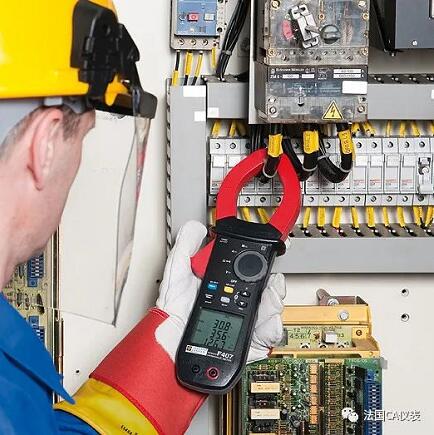

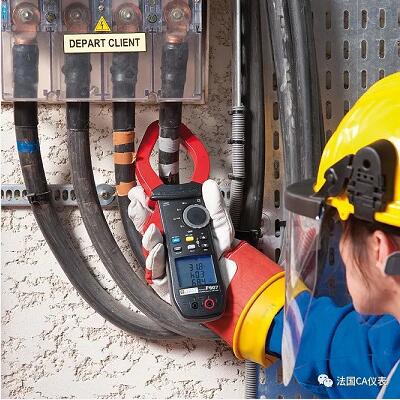

滿足此要求的鉗形表，如Chauvin Arnoux的F407和F607。該系列的鉗形表可以測高達25次諧波（1250 Hz），它們還具有TrueRMS測量功能，這意味著它們提供結果的準確性，不取決于電流或電壓的波形是否畸變。

在當今世界，幾乎所有的東西都是電子控制的，諧波問題并沒有消失。明智的工程師是那些熟悉這些問題并確保他們能很好地處理這些問題的人。
