距離系數是紅外測溫儀的一個重要參數,也叫光學分辨率。
距離系數由D:S之比確定,即測溫儀探頭到目標之間的距離D與被測目標直徑之比。如果測溫儀由于環境條件限制必須安裝在遠離目標之處,而又要測量小的目標,就應選擇高光學分辨率的測溫儀。光學分辨率越高,即增大D:S比值,測溫儀的成本也越高。如果測溫儀遠離目標,而目標又小,就應選擇高距離系數的測溫儀。對于固定焦距的測溫儀,在光學系統焦點處為光斑最小位置,近于和遠于焦點位置光斑都會增大,存在兩個距離系數。因此,為了能在接近和遠離焦點的距離上準確測溫,被測目標尺寸應大于焦點處光斑尺寸;變焦測溫儀有一個最小焦點位置,可根據到目標的距離進行調節。增大D:S,接收的能量就減少,如不增大接收口徑,距離系數D:S很難做大,這就要增加儀器成本。
使用一臺紅外熱像儀最遠距離目標多遠仍能精確測溫?答案取決于諸多因素,但是需要記住的關鍵一點是,能借助熱像儀看到目標,并不一定意味著您的距離夠近,能夠獲得目標的精確測量值。
正如醫院的視力檢查。當您坐在檢查室里看視力表時,您或許能夠看清字母最小的那一行——但如果距離再遠一點,您還能看得清嗎(即精確“測量”它們)?
當您離待測目標越來越遠,就會無法準確測量溫度。
為了確定能精確測定多遠的目標,您需要了解熱像儀的光斑尺寸比(SSR)。也稱作距離系數比(D:S比),能夠決定您距離特定尺寸(光斑尺寸)的目標最遠多遠(測量距離)仍能精確測量目標溫度。
SSR的公式為:SSR = 距離/光斑尺寸
SSR為36:1的熱像儀能在距離被測物36英尺處測量直徑1英尺的目標,或距離被測物36米處測量直徑1米的目標,或距離144米處測量直徑4米的目標。需要注意的是,距離系數比保持恒定。
計算光斑尺寸比
假設需要在距離120英寸處用FLIR熱像儀對直徑1英寸的待測目標進行精確的溫度測量。如何確定您的熱像儀能否做到這一點?換句話說,如何確定您的熱像儀的SSR是否大于120:1?
首先,您需要知道您的熱像儀的瞬時視場角(IFOV) 參數。

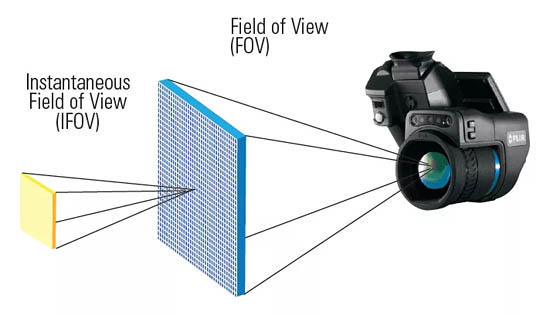

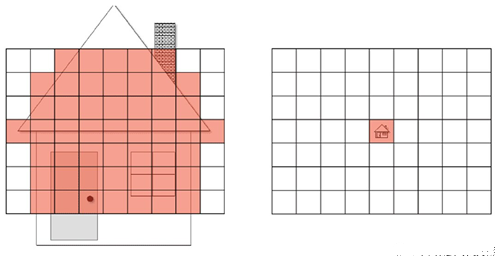

術語快速入門:視場角(FOV)基本上就是您在熱像儀屏幕上能看到的范圍,而IFOV是單- -像素的角度投影。每個像素能夠覆蓋的區域大小取決于待測目標的距離:離目標越近,每個像素覆蓋的區域越小。
IFOV即“距離系數比"中的“尺寸”。
