IFOV是探測器的單一像素在紅外圖像中的角度投影。對于給定的鏡頭,每個像素能夠覆蓋的區域大小取決于待測目標的距離。

您可以利用熱像儀的視場角和分辨率計算IFOV ，您也可以在線瀏覽，F(xiàn)LIR為每臺熱像儀創建了一個視場角計算器，讓您省去大部分計算。若要訪問計算器, 點擊FLIR熱像儀系列名稱，查看有關系列中全部熱像儀的清單。點擊您所使用的紅外熱像儀旁的"FOV calc." ，快速查找任意給定距離(單位為英尺或米)的FQV(單位為英寸或毫米)。

如果使用FLIR熱像儀的視場角計算器，輸入10英尺（120英寸），得到的IFOV為0.31英寸。該數值為單一像素（1×1）的可測量尺寸。通過將這些數值代入SSR公式：

SSR = 距離/光斑尺寸

我們得到的距離系數比為120:0.31。簡而言之，0.31英寸大約為1英寸的1/3，因此該計算結果得出的結論就是：該熱像儀能夠在120英寸遠的距離測量1/3英寸的物體。

太好了，大功告成，對嗎？不完全對。該單一像素測量值被稱為“光斑尺寸比理論值”。盡管該數值真實準確，但會令人誤解，因?yàn)樗囟ㄟ_(dá)不到最高精確度。

光斑尺寸比理論值 - “正確”但是不精確

光斑尺寸比理論值僅能反映單一像素內非常小范圍的溫度，但是單一像素測量值可能不準確的原因有很多：

●紅外熱像儀會產生壞像元

●物體反射：鏡頭劃傷或太陽光反射會造成錯誤的正讀值或錯誤的高讀數

●物體溫度較高——例如螺栓頭——可能與單一像素寬度相近，但像素是正方形的，而螺栓頭是六角形的。

●沒有完美的光學組件：光學系統中通常會存在一些失真影響測量值

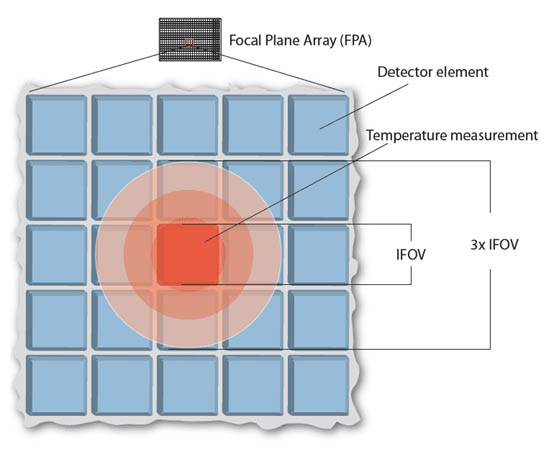

在實際情況下，為了獲得最精確的溫度測量值，您的確需要盡可能多地獲取待測目標的像素。一兩個像素可能足以定性地確定溫差的存在，但它可能無法精確反映整個區域范圍內的平均溫度。我們建議確保待測物體數值所在熱區的面積至少達到3×3像素。

為了計算3×3像素的SSR，只需將您的IFOV乘以3，得出3×3像素而不是1×1。此數值會更加精確。

如果將之前的IFOV（0.31英寸）乘以3，會得到：

0.31×3=0.93英寸

最終得出的SSR為120:0.93，這意味著您能從120英寸處精確測量尺寸將近1英寸的目標。

在理想情況下，投影目標應至少覆蓋一個像素。為了確保讀數的精確性，建議擴大所覆蓋的區域，以補償投影中的光色散。

最后，光斑尺比確實很重要，因?yàn)樗軌驇椭私饧t外熱像儀是否能夠在要的距離處精確地測量溫度。如果需要對較小的目標進行遠距離測量，那么了解紅外熱像儀的光斑尺寸比以及您是否位于精確測量范圍內至關重要。

紅外熱像儀的分辨率越高，您能在更遠的距離處精確獲取待測目標的足夠多像素的可能性也就越高。數字變焦并不能提高測量精確度，更高的分辨率或較窄的視場角才是關鍵所在。如果您正計劃進行紅外熱成像調查,請考慮您是否能在保證安全的前提下足夠接近待測目標以獲取精確讀數。總之。沒有數據勝過基于不準確的數據作出錯誤的結論。
