序言

溫度是反應物體冷熱狀態的參數，它與人們的生活密切相關，過高或者過低的溫度會給人體帶來不適，嚴重者甚至?xí){到生命。因此，對溫度的監測十分重要。古時候人們就已經為檢測溫度做出了努力，“水瓶”亦可稱“冰瓶”是古代人們用于監測溫度的工具，通過觀察瓶中水的狀態變化判斷溫度的變化。隨著科技的發展，人民生活水平的不斷提高，對溫度監測的要求也越來越高，現如今，溫度傳感器作為監測溫度的重要手段之一，為人民的生活帶來了極大的方便。本文就主要從類型、原理、特點及應用這四個方面來論述溫度傳感器。

01丨溫度傳感器

許多人可能聽過溫度傳感器，知道它是測量溫度的，但具體的定義并不清楚。溫度傳感器是指能感受溫度并轉換成可用輸出信號的傳感器。溫度傳感器品種繁多，主要分為四類，分別是熱電偶傳感器、熱敏電阻傳感器、電阻溫度檢測器以及IC溫度傳感器，其中IC溫度傳感器又包括模擬輸出和數字輸出兩種。溫度的測量及控制對提高工作效率、保證生產品質以及促進經濟發展有著至關重要的作用。

由于溫度傳感器是通過感知物體隨溫度變化而某種特性發生變化測得的，因而能當作溫度傳感器的材料有很多，如電阻的阻值可以隨著溫度的變化而變化，物質的熱脹冷縮等，因而隨著科技的發展，越來越多的溫度傳感器會不斷出現在人們的身邊。下面我們主要介紹四大類溫度傳感器。

02丨熱電偶傳感器

兩種不同導體或半導體的組合稱為熱電偶，熱電勢EAB(T，T0)是由接觸電勢和溫差電勢合成的。接觸電勢是指兩種不同的導體或半導體在接觸處產生的電勢，此電勢與兩種導體或半導體的性質及在接觸點的溫度有關。熱電偶測溫度的基本原理是當有兩種不同的導體和半導體A和B組成一個回路，其相互連接時，只要兩結點處的溫度不同，一端溫度為T，稱為工作端，另一端溫度為TO，稱為自由端，則回路中就有電流產生，即回路中存在的電動勢稱為熱電動勢。這種由于溫度不同而產生電動勢的現象稱為塞貝克效應。根據熱電動勢與溫度的函數關系可以求得溫度。

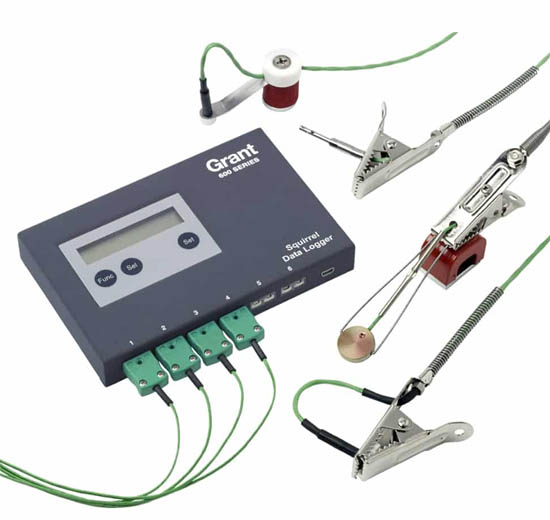

圖1  熱電偶傳感器

熱電偶傳感器裝配簡單，更換方便，是壓簧式感溫元件，抗震性好。它的測量范圍大，一般是-200℃~1300℃，特殊情況下最低測量溫度可達-270℃，最高測量溫度達2800℃。除此之外，熱電偶傳感器機械強度高，耐壓性好，制作工藝簡單，價格便宜，在許多領域都能見識到它的身影。

根據熱電偶傳感器的特性要求熱電偶的材料溫度測量范圍廣，溫度線性度好，測量準確度高，輸出熱電動勢大，熱電性能穩定，物理化學性能好，不蒸發抗氧化等等。我國標準的熱電偶有六種，分別是銅-康銅，鎳鉻-考銅，鎳鉻-鎳硅，鎳鉻-鎳鋁，鉑銠10-鉑，鉑銠30-鉑銠6。

03丨熱敏電阻傳感器

熱敏電阻是敏感元件的一類，熱敏電阻的電阻值會隨著溫度的變化而改變，與一般的固定電阻不同，屬于可變電阻的一類，廣泛應用于各種電子元器件中。不同于電阻溫度計使用純金屬，在熱敏電阻器中使用的材料通常是陶瓷或聚合物。正溫度系數熱敏電阻器在溫度越高時電阻值越大，負溫度系數熱敏電阻器在溫度越高時電阻值越低，它們同屬于半導體器件。熱敏電阻通常在有限的溫度范圍內實現較高的精度，通常是-90℃?130℃。

圖2  熱敏電阻傳感器

熱敏電阻的主要特點是靈敏度高，電阻溫度系數比金屬大十倍以上，工作范圍廣，目前最高能測2000℃，最低能測-273℃。且熱敏電阻體積小，使用方便，易加工成復雜形狀，可大批量生產。

04丨電阻溫度檢測器

一種物質材料做成的電阻,它會隨溫度的上升而改變電阻值,如果它隨溫度的上升而電阻值也跟著上升就稱為正電阻系數,如果它隨溫度的上升而電阻值反而下降就稱為負電阻系數。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。

電阻式溫度檢測器是最準確的溫度傳感器之一，它不僅提供良好的精度，也提供了出色的穩定性和可重復性。大多OMEGA的標準電阻溫度檢測器都符合DIN-IEC B類標準。除此之外，電阻溫度檢測器還相對防止電氣噪聲，因此非常適合在工業環境中的溫度測量，特別是在電動機和發電機及其他高壓設備的周圍使用。
