首先要解釋一下何為混合域示波器，既然說到這個話題就不得不說一下示波器進化史了，接下來大概講一下示波器進化簡史。

第一代示波器——模擬示波器(ART-analog real time oscilloscope )

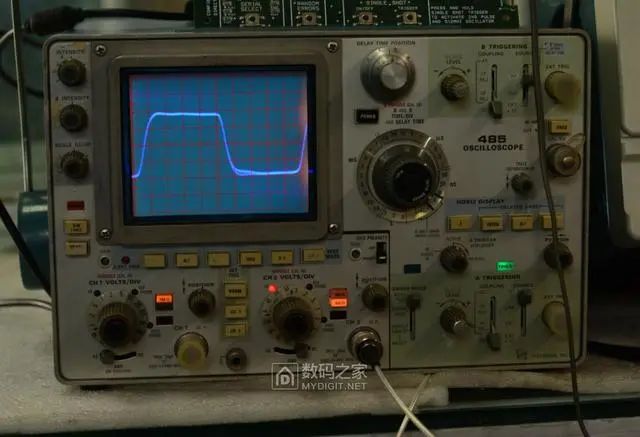

純模擬機器，使用示波管顯示X-Y掃描成像顯示波形，到后期有字符疊加功能可以實現簡單的測量參數顯示，巔峰之作為泰克7000系列。下圖泰克485為經典之一

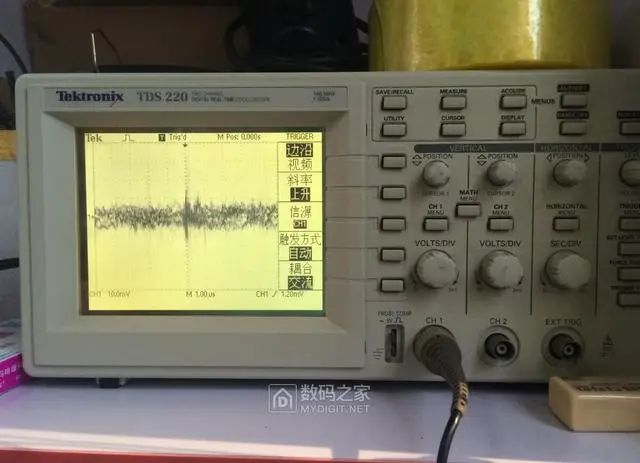

第二代示波器——數字示波器(DSO-digital oscilloscope)

數字機以AD轉換器加DSP或者FPGA為控制器對模擬信號進行采樣處理顯示緩存

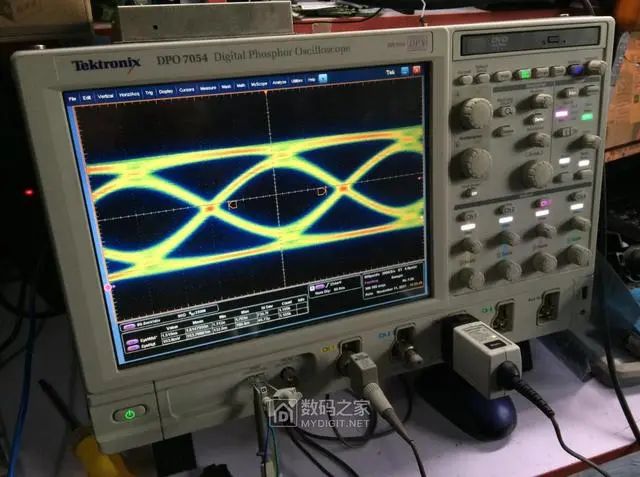

第三代示波器——數字熒光示波器(DPO-Digital Phosphor Oscilloscope)

以數字示波器為基礎加強波形捕獲處理能力，使其具有與模擬示波器近似的波形余暉功能和更高的波形刷新率

第四代示波器——混合信號示波器(MSO Mixed Signal Oscilloscope)

以數字熒光示波器為基礎，在模擬通道的基礎上加入邏輯分析意義數字通道，并將觸發通道擴展至數字通道使數字通道與模擬通道可同時測量顯示。

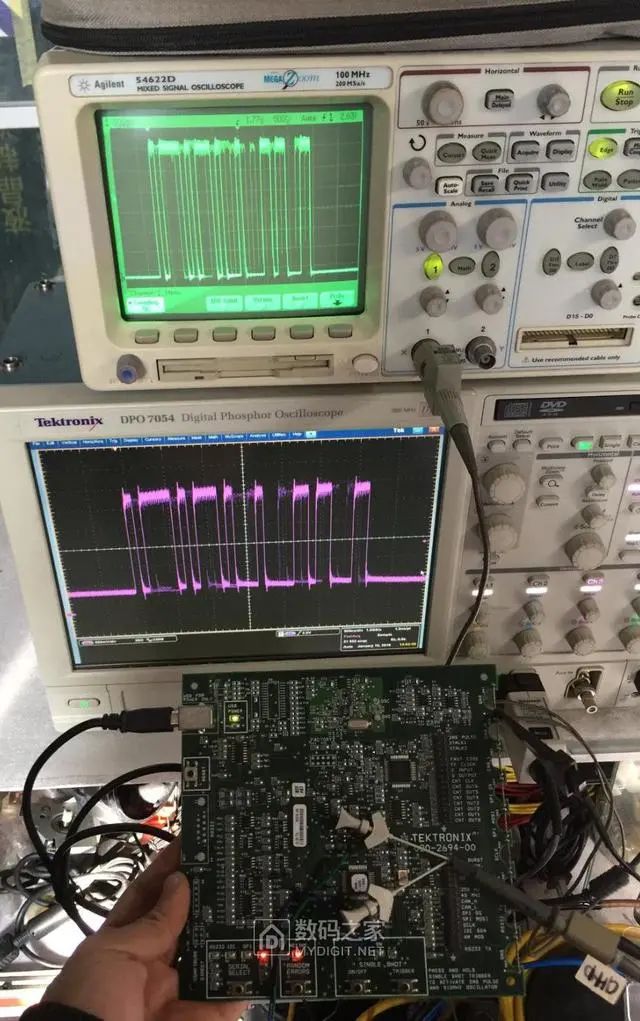

代表作為安捷倫54622D

第五代示波器也是今天的主角——混合域示波器(MDO Mixed Domain Oscilloscope)

以數字示波器為基礎加入頻譜分析儀功能，將時域測量(示波器/邏輯分析儀均為時域測量?jī)x器)與頻域測量集大成與一體并加入信號發生器功能，數字通道模擬通道信號發生器通道與射頻通道可共同使用測量分析，真正的多合一儀器。

OK!簡單的廢話之后正文開始(瞎介紹了一通有說錯的地方別介意哈)

首先介紹一下這臺機器的來歷——機緣巧合

那是2018年初夏的某一天，某朋友有一臺機器剛買不久，由于囊中羞澀買不起高帶寬型號故而購買了此系列4通道最低版本MDO3014，100M模擬帶寬4通道。

使用幾天后發現性能有點捉襟見肘，于是便與我商量一下，看看能不能發來給他破解個帶寬之類的，OK接鍋。

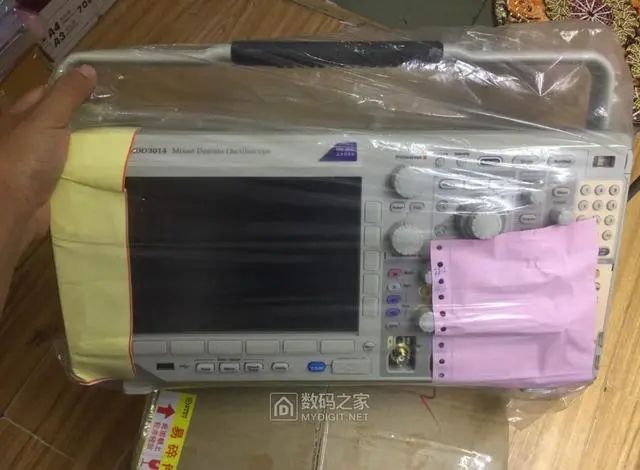

等待幾天順豐的關愛到手，嶄新的MDO3014

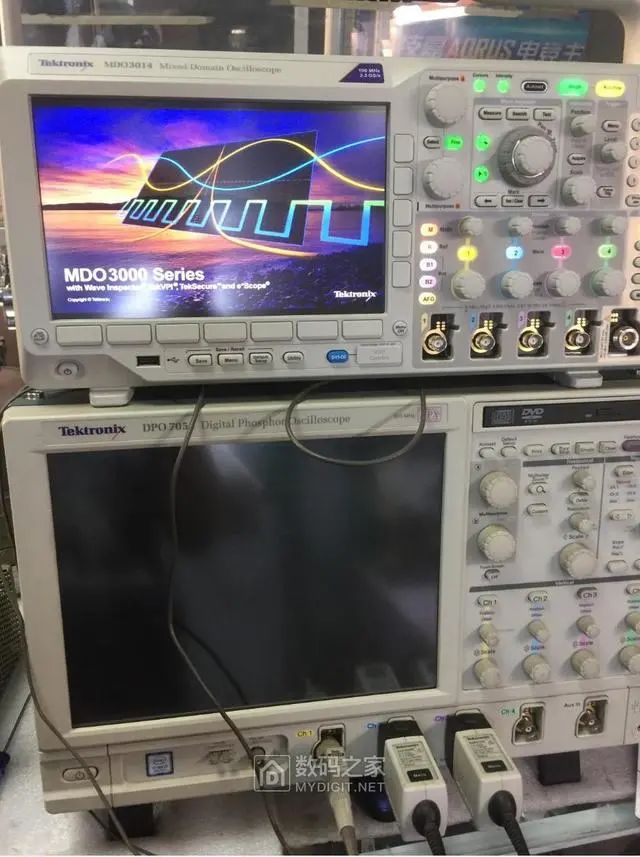

收到之后迫不及待開機試試，畢竟這機器是個新系列，從來沒用過也沒接觸過，哥倆排排坐

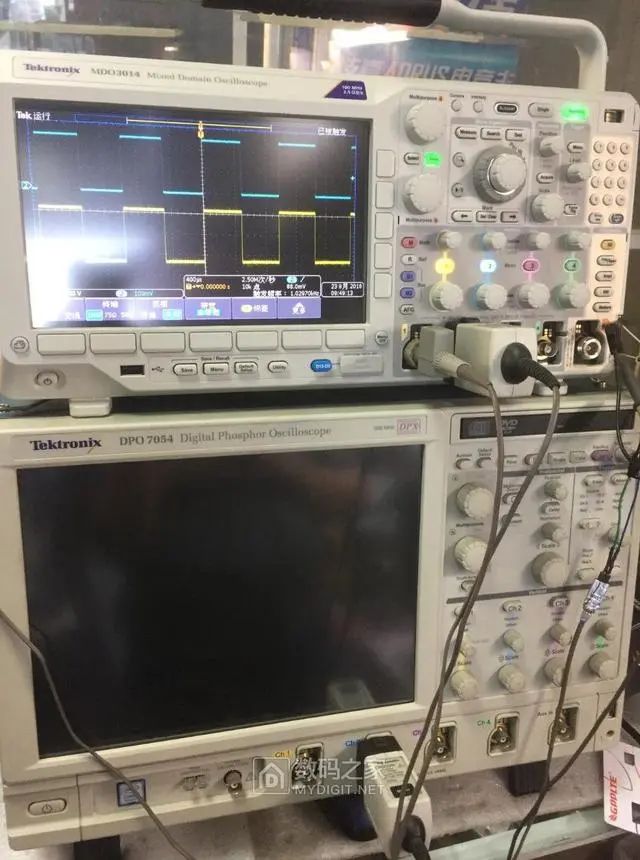

開機進測量看看模擬通道，感覺沒啥區別

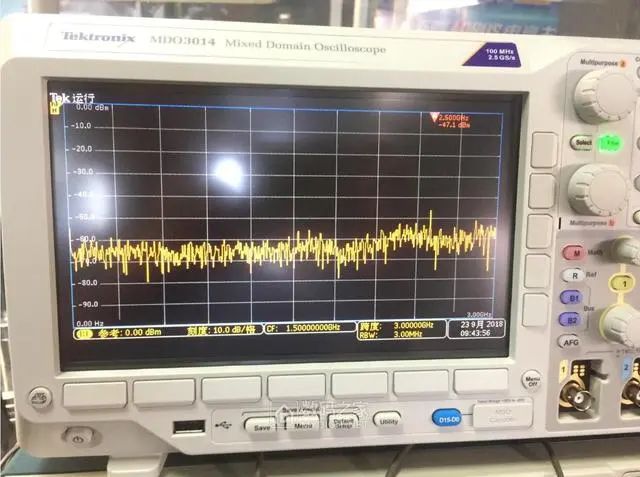

還是試試射頻通道吧(咱也不太會用頻譜儀也就是瞎捅捅)

兩臺機器湊一塊，同時按下開機鍵看看開機速度吧........這邊都進測量了，他大哥那邊BIOS自檢還沒過去，更別提進系統了
