故障現象

一輛2007款寶馬325i車（車型代號為 E90），搭載N52發動機，累計行駛里程約為12萬km。該車 因發動機起動困難、加速無力的故障現象在其他修理廠進行維修，維修人員根據故障檢測儀（ISTA）的提示先后更換 了氣門伺服電動機和偏心軸位置傳感器，故障不但沒能排除，反而更加嚴重，現在發動機無法起動了，于是將車轉至我廠進行維修。

故障診斷

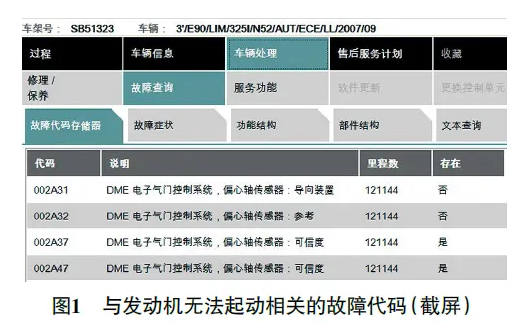

接車后試車，起動發動機，起動機運轉正常，但發動機無法起動著機。用故障檢測儀檢測，讀得很多 故障代碼，篩選出能夠引起發動機無法起動的故障代碼如 圖1所示。分析故障代碼，認為該車故障是由偏心軸位置傳感器信號異常引起的。讀取偏心軸角度數據，發現偏心軸 的實際角度和標準角度相差很大，說明偏心軸 位置傳感器信號確實異常，推斷可能的故障原因 有：偏心軸位置傳感器及其線路故障；發動機控 制單元（DME）損壞。

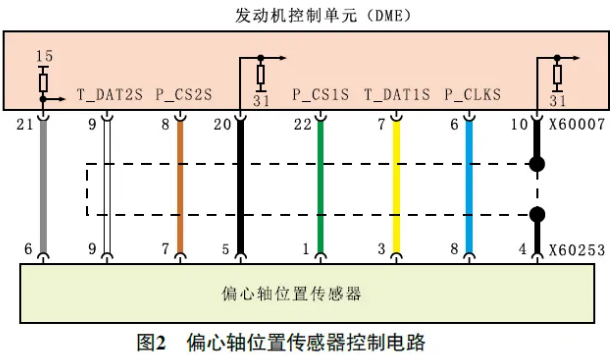

查看維修資料得知，偏心軸位置傳感器按 照磁阻效應原理工作，其內部有2個相互獨立 的角度傳感器，角度信號通過串行接口傳遞至 DME。查看偏心軸位置傳感器控制電路（圖2） 得知，偏心軸位置傳感器導線連接器X60253上 連接了8根導線，其中端子6對應供電線，端子4 對應屏蔽線，端子5對應搭鐵線，剩余6根導線的作用看不出來。進一步查看維修資料得知，偏心軸位 置傳感器導線連接器X60253端子1和端子3對應的導線均 為偏心軸位置傳感器內部角度傳感器1的信號線（2個信號線的標注有區別，端子1標注為P_CS1S，端子3標注為 T_DAT1S），端子7和端子9對應的導線均為偏心軸位置傳 感器內部角度傳感器2的信號線（2個信號線的標注有區 別，端子7標注為P_CS2S，端子9標注為T_DAT2S），端子8 對應的導線為偏心軸位置傳感器的節拍時鐘信號線（導線 標注為P_CLKS）。根據上述信息還是不明白偏心軸位置傳 感器的工作原理，為避免盲目診斷，筆者決定使用示波器采 集正常N52發動機的偏心軸位置傳感器信號并進行分析。

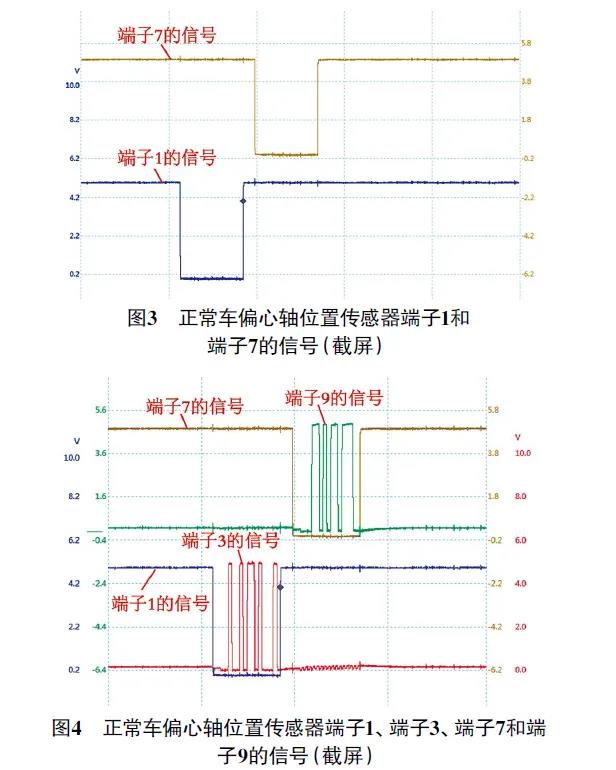

首先用示波器分別測量正常N52發動機的偏心軸位置傳感器端子1（對應P_CS1S信號）和端子7（對應P_CS2S信 號）上的信號（圖3），發現這2個信號均是由DME發出的 0 V~5 V參考信號，即使脫開偏心軸位置傳感器導線連接器，信號也不會變化；再分別測量偏心軸位置傳感器端子 3（對應T_DAT1S信號）和端子9（對應T_DAT2S信號）上的 信號（圖4），發現這個2信號均為偏心軸位置傳感器反饋的 0 V~5 V信號，一旦脫開偏心軸位置傳感器導線連接器，信 號就會消失，且這2個信號發生的區間是在P_CS1S信號和 P_CS2S信號處于低電平的時候；再同時測量偏心軸位置傳感器端子3（對應T_DAT1S信號）、端子8（對應P_CLKS信 號）和端子9（對應T_DAT2S信號）上的信號（圖5），發現節 拍時鐘信號是由DME發出的0 V~5 V的信號，即使脫開偏心 軸位置傳感器導線連接器，信號也不會變化，且T_DAT1S 信號和T_DAT2S信號發生的區間與節拍時鐘信號相對應。

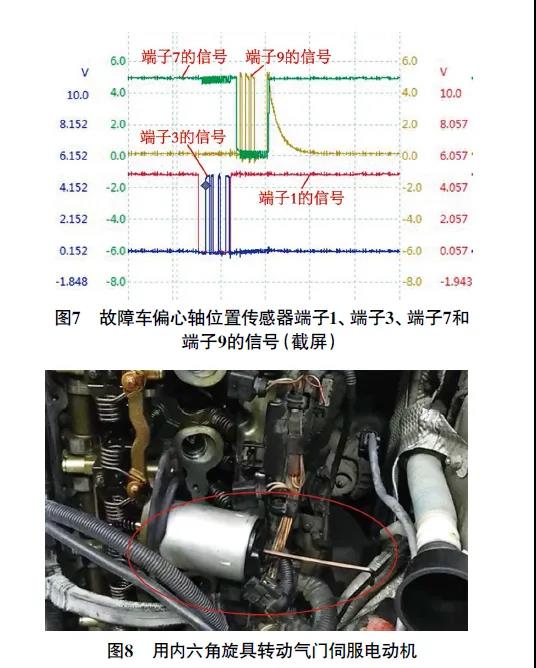

總結上述測量結果可知，偏心軸位置傳感器端子1、端 子7和端子8負責接收DME的輸入信號，這3個信號在脫開 偏心軸位置傳感器導線連接器或加速時不會發生變化；端 子3和端子9負責向DME發送偏心軸位置信號，這2個信號 在加速時會發生變化，在脫開偏心軸位置傳感器導線連接 器時消失，并且這2個信號發生的區間要與端子1、端子7和 端子8上的信號同步。
