光纖溫度傳感器可分為元件型和傳輸型兩類，前者用光纖作敏感元件，后者用光纖作傳輸線。

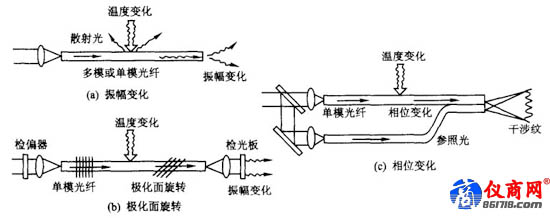

元件型光纖溫度傳感器的工作原理如下圖所示。

元件型光纖溫度傳感器

上圖中， 圖是利用光振幅隨溫度變化的傳感器，光纖的纖芯徑和折射率隨溫度變化，從而使光纖中傳播的光由于路線不均而向外散射，導致光振幅變化。圖是利用光極化面旋轉的傳感器，單模光纖的極化面隨溫度變化而旋轉，這種旋轉通過檢偏器即得到振幅變化。圖是利用光相位變化的傳感器，單模光纖的長度、折射率和纖芯徑隨溫度變化，從而使光纖中傳播的光產生相位變化，該相位變化通過干涉儀即得到振幅變化。

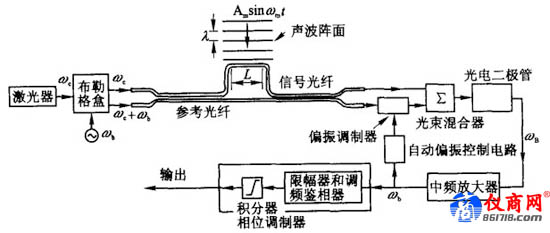

檢測相位變化的基本系統是馬赫?澤德干涉儀（如下圖所示）。

在儀器中，來自信號光纖的光與一穩定的參考光束混合，由于信號光纖受被測參數的影響，其傳播的光信號相位發生變化，因此兩光柱產生干涉。原理上，用一適當?shù)南辔粰z測器可以檢測小的變化，用條紋計數器可以檢測大的變化。參考光束按應用狀態不同可以經過或不經過頻移，光的頻移通常用布勒格盒完成。干涉儀的布局要求十分嚴格，一個主要難點是，光的偏振面經過光纖后散射。這樣，有時會因參考光束和信號光束正交偏振而觀察不到干涉條紋。光纖測溫計是一種極靈敏的儀器，若參考光路平穩，則可測出幾分之一攝氏溫度的變化。

上述元件型光纖溫度傳感器各有優缺點，但在實用方面領先的是下述傳輸型光纖溫度傳感器。

傳輸型光纖溫度傳感器工作原理如下圖所示。

傳輸型光纖溫度傳感器

上圖中，圖是將熱敏元件、LED和光纖組合成的光纖溫度傳感器，圖是將溫度轉換成光透射率和反射率的敏感元件裝在光纖端面構成光纖溫度傳感器。

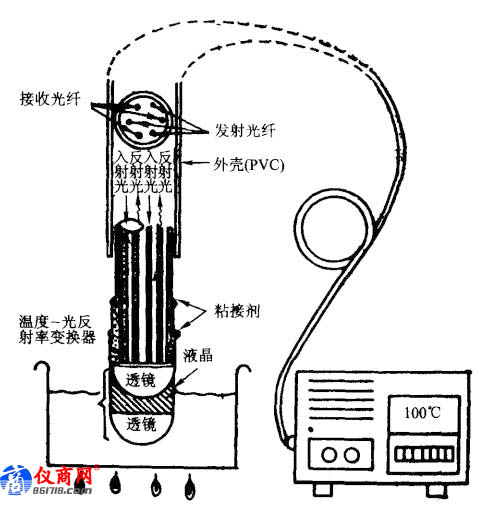

下圖示出在光纖端面上安裝液晶片的光纖溫度傳感器，它是在液晶片中按比例混入三種液晶，在10?45°C時，顏色從綠色變?yōu)樯罴t色，光的反射率隨之變化。通常，傳輸型傳感器在光纖中能得到許多光通量，故用多模光纖。下圖中用三條多模光纖，其精度約為0.1°C。

圖 液晶光纖溫度傳感器

在各類溫度傳感器中，光纖溫度傳感器的前景如何，至今還不明確，但其在醫療、環境保護和工業自動控制等領域中卻有著廣闊的應用前景。

目前，已實用的光纖溫度傳感器主要有輻射（紅外）型光纖溫度傳感器和半導體吸光型光纖溫度傳感器兩種。

輻射（紅外）型光纖溫度傳感器

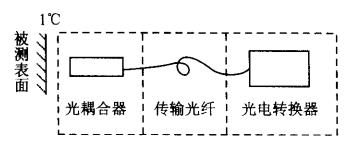

輻射型光纖溫度傳感器由光耦合器、傳輸光纖和光電轉換器組成，如下圖所示。

輻射型光纖溫度傳感器原理結構
