示波器正如其名，是顯示波形的機器，被譽為“電子工程師的眼睛”。經過長期的技術積累，現在的數字示波器融合了先進的半導體技術，比如微計算機、DSP、CPLD，以及專門設計的ASIC和代表核心技術的ADC、觸發控制器等等。在軟件方面也是各種先進測量算法的集合。
為什么國外的示波器能做到200G的采樣頻率，而國產連20G都難以達到呢？究其原因，是因?yàn)榛A(chǔ)的器件材料嚴重依賴工業基礎，高端示波器中高速ADC不是常規硅材料，有些是砷化鎵，磷化銦等，比較超前。
砷化鎵晶片GaAs
比如最關鍵的模擬器件——ADC/DAC、LDO/DCDC等，全球領先者包括ADI、TI等美國企業。ADC/DAC可以認為是芯片與現實世界的媒介，小到示波器到軍用航天，都離不開它。中國目前還不具備高端產品的開發能力，這也是國外對我國芯片禁運的一大品類。
因此，直到90年代以后，國產的示波器依舊和國外相距甚遠。當時即使是低端的國產示波器，從屏幕上無法獲得波形的疊加層次信息，測量開關電源帶有尖峰的振蕩波形，示波器也無法記錄細節。而且還經?？床坏郊?xì)微的毛刺脈沖。
那么，中國人真的做不出好的示波器嗎？其實未必。
隨著中國的資本力量、“中國制造2025”等政策支持力量越來越強大，近年來，國產示波器涌現了不少進步神速的產品。
比如ZLG立功科技從2004年開始研發虛擬示波器，這其中還有一個有趣的典故——ZLG立功科技的創始人周立功說：
“十年來，我們每天都在拷問自己，既然有了泰克和是德，用戶憑什么還選擇我們？如果國產品牌只是劣質、低價的代名詞，我們寧愿放棄！如果不能促進行業的進步，我們的價值何在？面對技術封鎖，唯有超越才能算得上中國創造?！?
發展至今，國產示波器在中低端領域已具備一定的水平，ZLG致遠電子最新推出的基礎研發型示波器ZDS1104，以“小而美”打開市場，廣受好評。

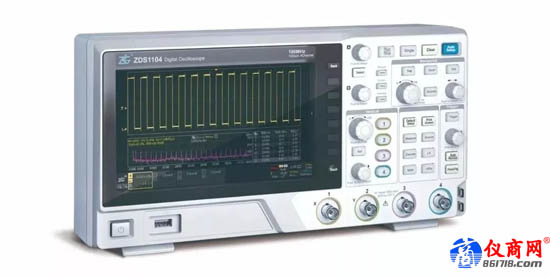

基礎研發型示波器ZDS1104
ZDS1000系列示波器繼承了ZDS4000系列深存儲示波器的風格，是一款針對基礎研發、產線測試、科研教學的入門研發型數字示波器。具備最高100MHz帶寬、1GSa/s采樣率、28Mpts存儲容量、5萬次/秒波形刷新率、100kpts點FFT分析等高性能指標；支持觸屏操作、免費標配十?dāng)?shù)種常用的插件協議，50余種參數測量統計等功能，方便快速記錄調試測量分析。
ZDS1104
詳細參數
100MHz帶寬，1GSa/s采樣率；
標配了最高28Mpt存儲深度；
標配11種基礎觸發，21種協議觸發，21種協議解碼類型；
標配了最高50k wfms/s的波形刷新率；
100k pts的FFT分析功能；
52種參數測量統計?；谠嫉牟蓸狱c(diǎn)，對全存儲深度的波形進行測量；
7 英寸TFT彩色觸摸顯示屏，分辨率800×480，并具有精心優化的256級灰度等級顯示；
支持 USB Host、USB Device、LAN、RS232 等接口，支持程控設備標準命令（SCPI ），為儀器的二次編程控制提供豐富通信接口。
實體測評視頻
