真空計量檢測是國防建設和工業生產的重要基礎技術，通過各類途徑將真空量值傳遞到科研生產中，從而為產品質量或重大工程的順利完成提供技術保障。V3109A型便攜式真空計校準裝置的開發突破了傳統實驗室非標準化真空計量檢測設備龐大復雜的技術瓶頸，研制出多功能、寬量程、便攜式的現場/在線真空計量檢測產品。主要服務于航空發動機、火箭等的試驗與生產單位，工業制造中特種鋼材冶煉、高純度氣體制備、醫療裝備生產等民用單位和計量站等，用于一線生產現場電離真空計、電阻真空計、壓阻真空計、熱偶真空計等各類工作用真空計的計量校準。

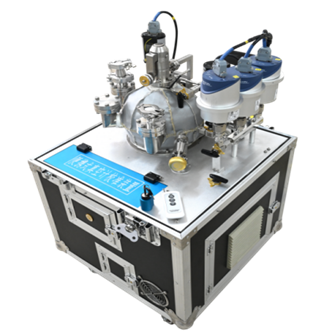

▲便攜式真空計校準裝置

本裝置主要由校準系統、抽氣系統、供氣系統、測量系統等組成。校準室是球形容器，球形結構是真空校準裝置的理想結構形式。抽氣系統由真空泵、閥門等組成。進氣系統主要由穩壓室、閥門和氣源組成。真空測量系統主要由真空計組成。采用靜態比對法、動態比對法、靜態膨脹法、動態流量法四種方法進行校準。其中，高配置產品擁有上述四種校準能力，中配置和低配置產品同樣擁有靜態比對法和動態比對法兩種校準能力，低配置產品校準范圍較中配置產品更小。

▲便攜式真空計校準裝置

產品主要特點

·校準范圍可達10-5Pa量級

·體積小、易攜帶

·具有拓展功能接口，便于拓展漏孔校準、檢漏等功能

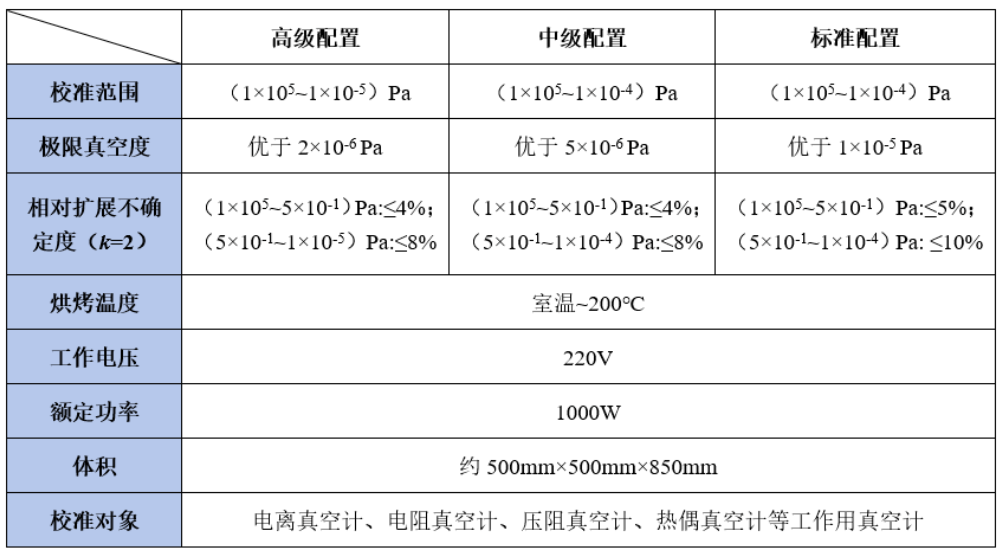

技術指標

十多年來，產品得到國內外30多家單位的應用，涉及航天型號任務的研制試驗及發射；芯片、行波管、高端電氣、真空器件、高精度時鐘、電池等生產過程/生產設備的定期檢測；航空發動機、火箭等的試驗與生產；特種鋼材冶煉、高純度氣體制備、醫療裝備生產等，獲得了廣泛好評。

圖文：翟彥霞 姜思芳
