獲取的正弦波顯示在左側的網格中。左側信息窗格中顯示的參數讀取正弦信號的峰間和有效（RMS）振幅。通過再次應用乘法計算函數對輸入信號進行平方。然后使用信號設置控制對所得波形的幅度進行縮放。這允許以用戶定義的單位重新縮放顯示。通過將平方波形的垂直讀數除以50歐姆的阻抗來縮放數據。

結果顯示在右側網格中。垂直單位為毫瓦（mW）。此顯示為電源的瞬時功率。再次參考左側欄信息窗格，有兩個參數應用于測量該波形。第一個是最大值。這記錄了觀測到的峰值功率。第二個是功率波形的平均值，這是平均功率或平均功率。

這些測量的準確性取決于幾個因素。最重要的是數字化儀的頻率響應的平坦度。大多數寬帶數字化儀試圖將頻率響應平坦度保持在0.5 dB以內。結果表明，最大電壓不確定性約為5%。如果需要更高的精度，可以進行校正。

多通道采集分析正交調制信號

多通道分析在RF射頻領域應用很多。最常見的是對正交調制信號的分析?；鶐啵↖）分量和正交（Q）分量被組合以調制RF載波。調制可以是簡單的相位調制或相位和幅度調制的組合。上圖顯示了16態正交幅度調制（16 QAM）信號的I和Q分量的采集。在該調制方案中，兩個串行數據流被組合以傳輸四個數據狀態，其中十六個傳輸?shù)姆?hào)狀態中的每一個符號狀態。

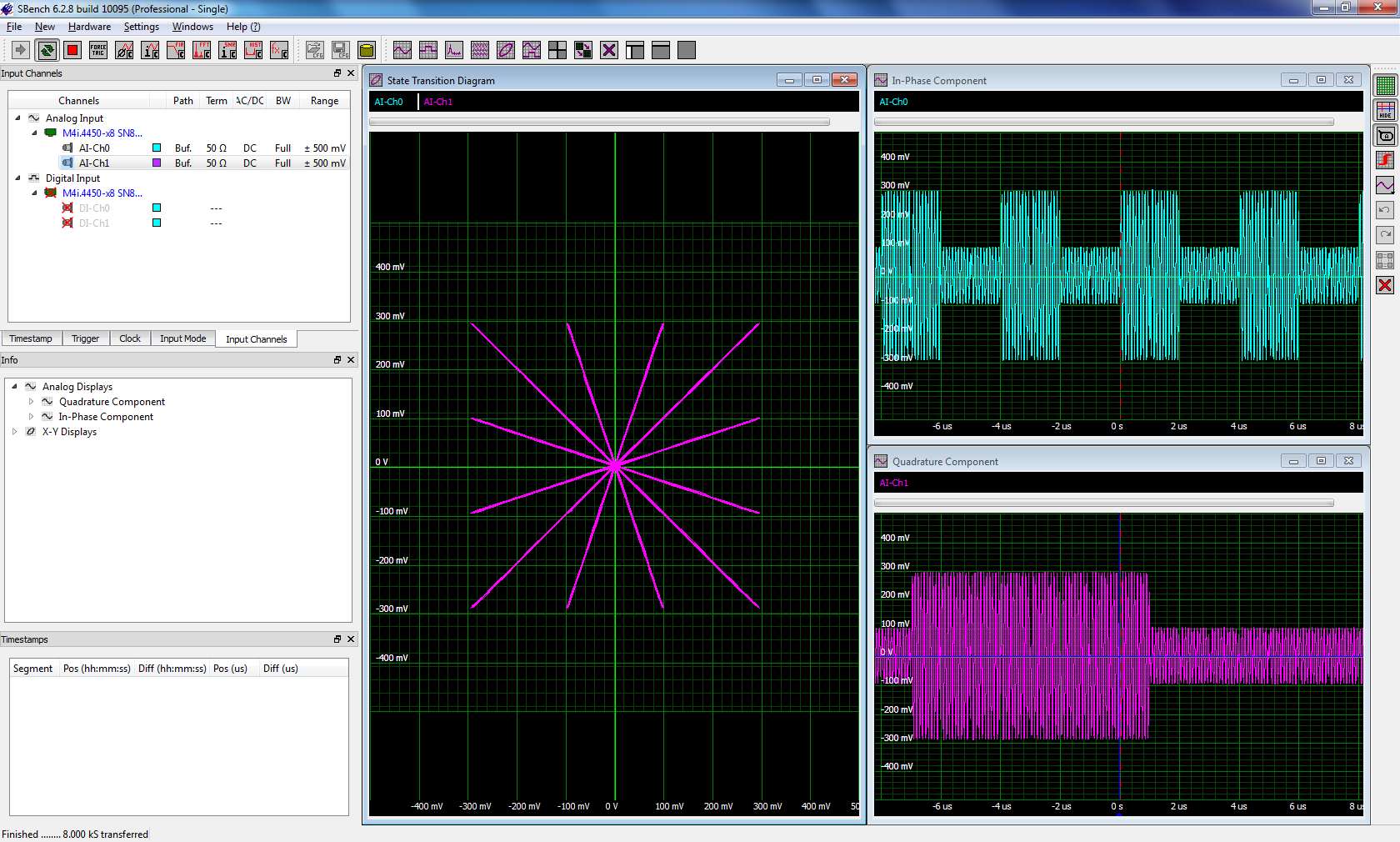

右側的兩個網格顯示了獲取的I和Q分量。如果這些分量在X-Y圖中交叉繪制，我們可以辨別出作為該信號編碼的補碼的十六個幅度/相位狀態。有十二種不同的相位狀態和四種額外的狀態，它們在45、135、225和315度使用相同的相位，但幅度減小。

RF頻率響應測量

使用兩個數字化儀采集通道和一個寬帶信號源可以很容易地估算電路或設備的頻率響應。有三種類型的信號在一個頻率范圍內表現出均勻的振幅。掃頻正弦、脈沖和白噪聲各自具有在一定頻率范圍內均勻的頻譜響應。掃頻正弦提供最大的動態范圍。脈沖函數通常是最容易設置和使用的。白噪聲由于其峰值與有效振幅之比高，具有最低的動態范圍。下圖是36 MHz低通濾波器的頻率響應測量示例。所使用的信號源是來自具有125 MHz帶寬的任意波形發生器（AWG）的脈沖函數。

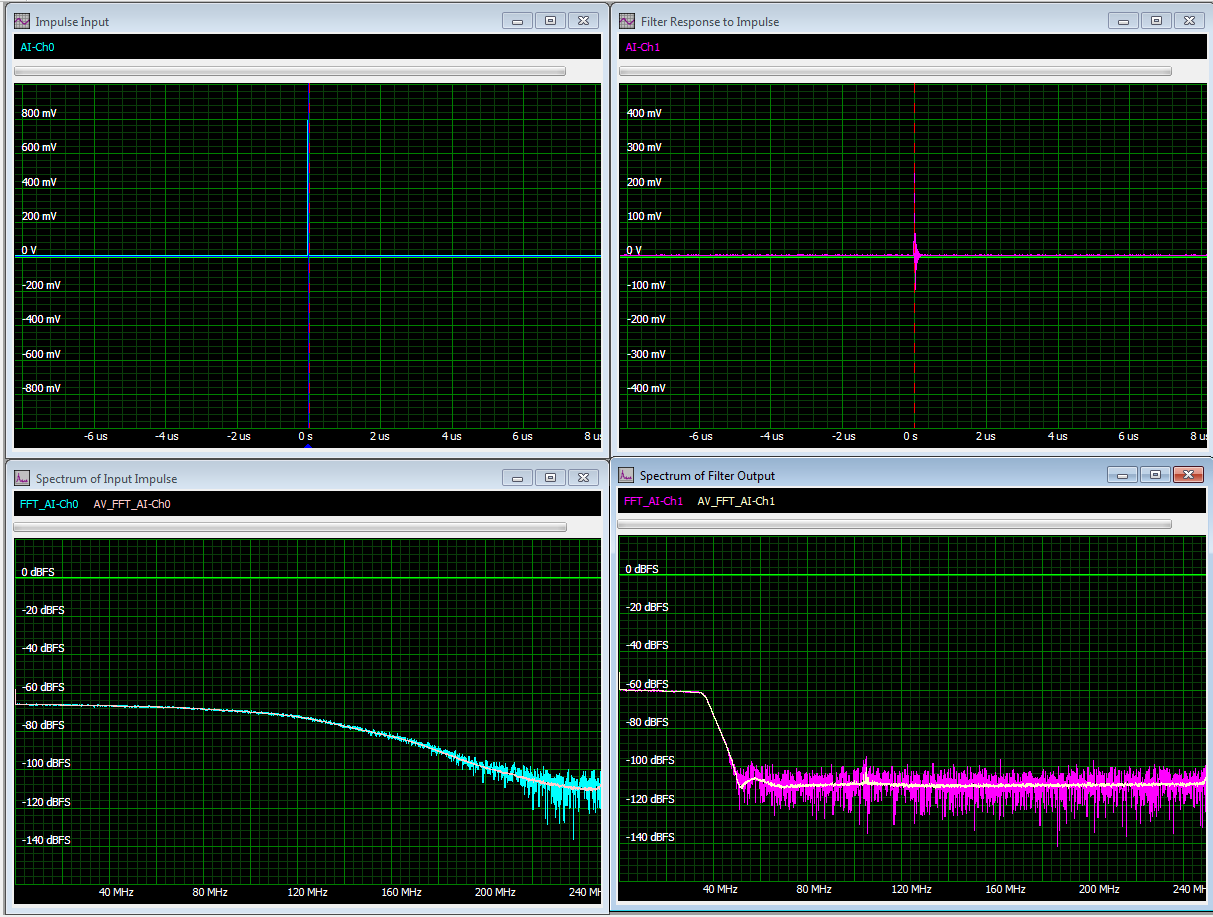

脈沖函數顯示在左上角網格中，正下方是該輸入信號的FFT。頻譜整形是由于AWG的輸出響應以及脈沖函數的有限過渡時間。注意，頻譜相對平坦到50 MHz，這對于該示例來說是足夠的。右上角網格中的波形是濾波器的輸出。其FFT位于右下角網格中。在這里我們可以看到濾波器響應的形狀。界面光標可用于估計-3 dB點和測量帶寬。

以上是基于多通道數字化儀的RF測量的兩個簡單示例。所有測試都是基于完全同步的多個通道上的數據采集。多通道采集擴展同樣可以通過虹科星形集線器（Star-hub) 連接8塊數字化儀在一起。例如，將8個M4i系列數字化儀與Star-Hub連接在一起，可以創建一個最多有32個完全同步通道的系統。Star Hub在所有板之間分配觸發和時鐘信息。因此，所有連接的板都使用相同的時鐘和相同的觸發器運行，任何通道之間都沒有相位延遲。所有觸發源可以通過邏輯或組合，允許所有卡的所有通道同時成為觸發源。

這種多通道的能力允許數字化儀同時應用于多個通信通道，或創建用于天線和傳播研究的測量通道陣列。虹科數字化儀在帶寬高達1.5 GHz的射頻應用中提供了顯著的測量能力。它們的多功能性、緊湊的尺寸和多通道功能可以組合成強大的測試系統，用于您的射頻應用。
