AMETEK VTI 品牌 EX1401是一款高速精準的16通道的溫度和電壓數據采集產品。EX1401具有行業領先的 20KSa/s/ch的采樣速率，每通道獨立的24位ADC，支持信號調節和獨立的冷端補償(CJC)，通道間和對地均隔離，可提供精確穩定的熱電偶和電壓測量，適用于高采樣速率、高精度和需要多重電壓保護的測試應用。其支持多種供電方式，包括交流、直流和PoE類型，適用于幾乎所有的供電場合，具有獨立的數據記錄和并行數據流功能。
傳統數據采集儀通道間數據采集采用掃描的方式實現，掃描速度再快，難免還是會有延遲。而EX1401擁有16個通道，能夠精準測試溫度和電壓數據，每通道均采用獨立ADC，這就使得EX1401多通道間可以進行同步采集，不需要通過掃描的方式進行數據采集，極大的提高了采集速度。

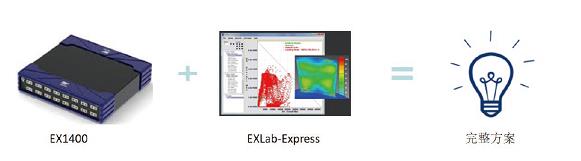

01、高速的一體化解決方案
EX1401是一體化的儀器，不需要額外配置控制器、機箱和開關模塊，也不需要復雜的接線，配合標準軟件，即可使用。高效率高性價比的儀器，降低了系統的成本，節省了系統安裝設置的時間。
EX1401具有行業領先的每通道20k samples/s 的采樣速率，適用于高采樣速率、高精度和需要多重電壓保護的測試應用。
02、獨立且隔離的通道
EX1401每個通道具有獨立的24位ADC，獨立的冷端補償(CJC)，支持信號獨立調節和檢測，提供精準穩定的測試。
EX1401提供卓越的通道間隔離和通道對地的隔離，以匹配多種工作條件，在具有挑戰性的測量環境中，最大限度的保護儀器，同時確保測量的完整性。
03、冷端補償與儀器自檢
冷端補償是溫度測試系統重要部分。EX1401每個通道均配置專用的CJC傳感器，可實時測量金屬接觸點的真實冷端溫度，減少與機箱內溫度誤差，提供精確穩定的熱電偶(±0.20°C)和電壓測量，確保數據的準確性。
EX1401具有軟件控制的內置自檢功能，系統診斷包括板載處理器溫度和電壓測量等內容，完成系統診斷后將返回通過/失敗結果，以防止在儀器出現故障時依然進行測試。在檢測到傳感器斷開時，開放式熱電偶檢測(OTD)電路會通過LED給出連續的警示。OTD狀態可以在API應用程序中配置，且可設置激活 /取消激活任意通道。
04、數據存儲和數據冗余
EX1401 可以在沒有連到電腦的情況下獨立運行數據采集，其支持后面板按鈕或者觸發信號控制采集程序的啟動，并使用USB 硬盤存儲采集數據。便攜式獨立運行的特性可以節省大量的測試空間，減低系統的成本。
EX1401 還支持?jǐn)?shù)據分發服務。采集的數據能夠同時分發到多臺電腦，支持多用戶數據遠程監控，支持授權重要數據的多備份存儲，確保數據的安全。采集的數據也可保存到多個USB設備中，確保數據零丟失。
05、支持PoE供電的LXI儀器
EX1401作為LXI認證的設備，提供了靈活的局域網通信和控制功能，使用行業標準電纜將設備直接連接到網絡即可使用。多臺儀器可分布在非常接近測量點的位置，因此減少布線的長度，并最大限度地減少環境噪聲引起的誤差。所有測量數據都帶有IEEE-1588時間戳，典型精度<200nS，確保整個測試獲得的數據精密同步。
EX1401以太網供電功能(PoE)支持一根網線同時用于供電和數據采集，進一步簡化了系統結構。
06、強大易用的軟件
EX1401標配Exlab軟件，支持用戶遠程控制和數據監控，簡化了儀器配置、數據采集與顯示、數據存儲與調用，為用戶提供一個理想的數字化應用平臺。
EX1401支持全功能的網頁端控制，用戶可在瀏覽器輕松實現儀器的控制與監測。EX1401開放編程指令，支持用戶自行編輯軟件實現儀器控制和數據采集，其支持IVI驅動，簡化了編程過程。
07、典型應用
車載電子產品測試挑戰
● 車內測試空間有限，要求測試盡量簡單。
● 車載條件下供電不便，要求測試設備供電簡單。
● 測試通道數量較少
EX1401方案優勢
● 體積小巧，通道密度高。
● 支持獨立運行，減少系統的成本。
● 單擊按鈕即可開始數據采集，簡化測試過程。
電池測試挑戰
● 測試產生共模噪聲，要求測試儀器通道隔離。
● 同時測試多個電池，需要數據同步。
● 需要采集電壓和溫度兩種類型參數。
EX1401方案優勢
● 16個通道間隔離，增加測試的可靠性。
● 測試數據具有時間戳，數據完全同步。
● 通道均可配置用以采集電壓或溫度。
電子器件老化測試挑戰
● 實驗中有多個被測物。
● 采集速度要求高。
● 測試時間長，測試數據量大。
EX1401方案優勢
● 具有16個獨立且隔離的數據采集通道。
● 采集速度快，每通道20k samples/s。
● 支持測試數據分發和冗余存儲，確保數據完整。
