產品概述

ETCR3300B大型地網接地電阻測試儀是我公司精心研發的變電站地網、發電廠、微波站、通訊基站等大型地網接地參數，儀器功能強大，可測試工頻接地阻抗、接地導通電阻、土壤電阻率、跨步電壓、接觸電壓、電位梯度等工頻特性參數。儀表具有獨特的接地樁及連接線診斷功能和自檢功能，確保測試結果的準確。儀器采用觸摸彩屏操作特別方便簡捷，點擊“幫助”鍵操作提示一目了然，儀器采用了新型變頻交流電源及微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。儀器采用超強的自動變頻抗干擾技術，配合400V/5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。

儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。

01 性能特點

·采用觸摸彩屏

測試過程便捷輕松，查看測試結果與歷史記錄非常方便，“幫助”按鍵操作方法一目了然。

·內置式打印機

可在現場打印測試結果。

·采用變頻技術

測試電流頻率于40Hz至60Hz之間任意選擇一個或兩個頻率點。

·輸出電流1A～5A，電壓400V

采用自動變頻技術及軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

·可測量大型地網的接地電阻，接地導通、土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等。

·具有電流樁與電壓樁測試功能

用于診斷連接線接觸不良、電壓樁與電流樁接地不良的故障。

·自檢功能

配有0.5Ω標準電阻可隨時對儀器進行自檢，確保測試結果的準確性。

·支持安卓系統的藍牙通訊

安裝APP后可在移動終端進行測試或查看測試結果。

·帶有USB通訊接口

測試結果可上傳電腦便于查詢歷史記錄及數據分析。

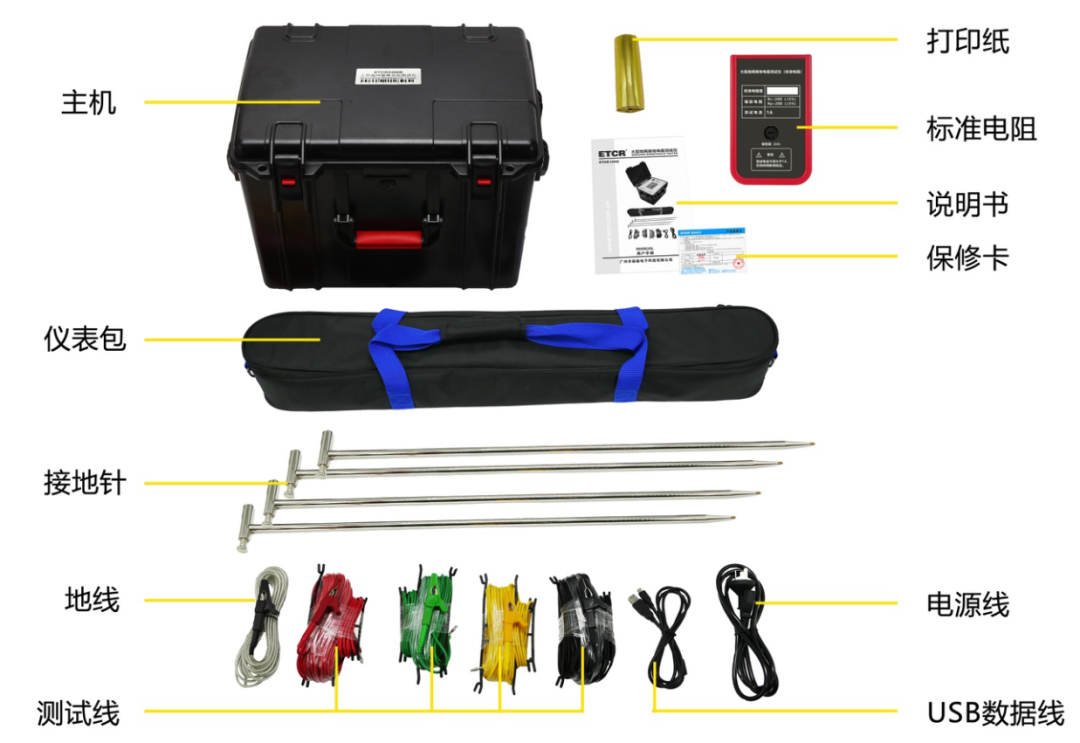

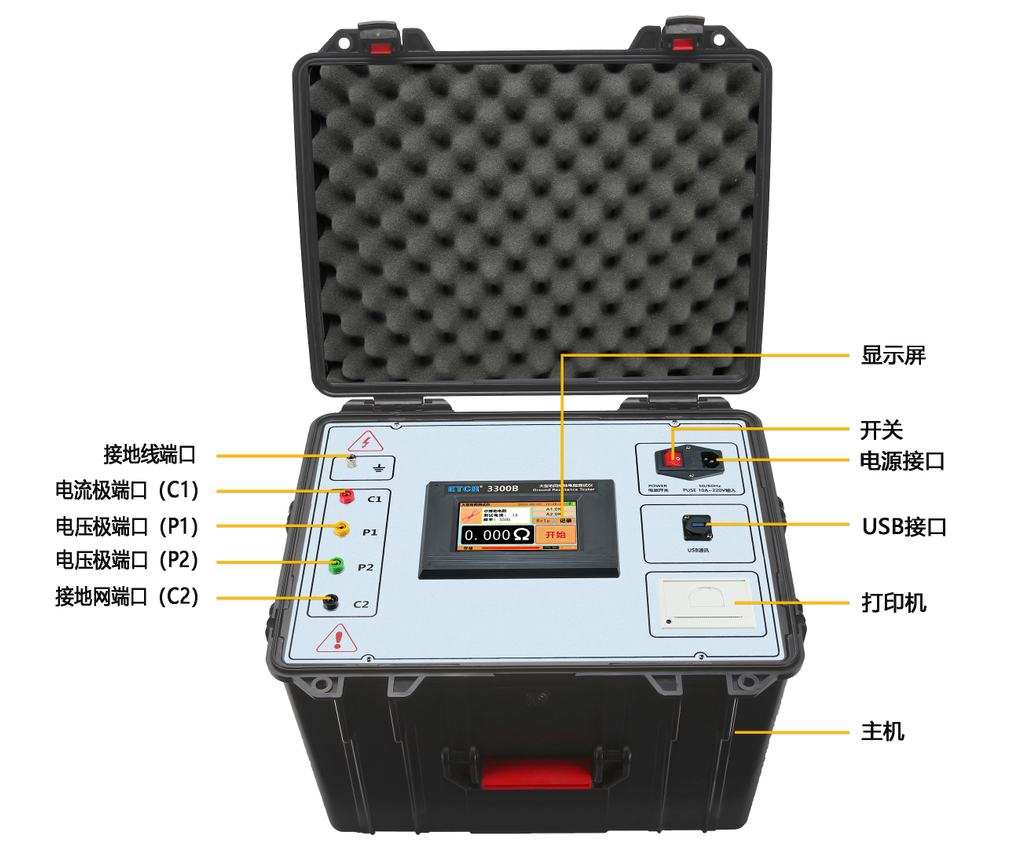

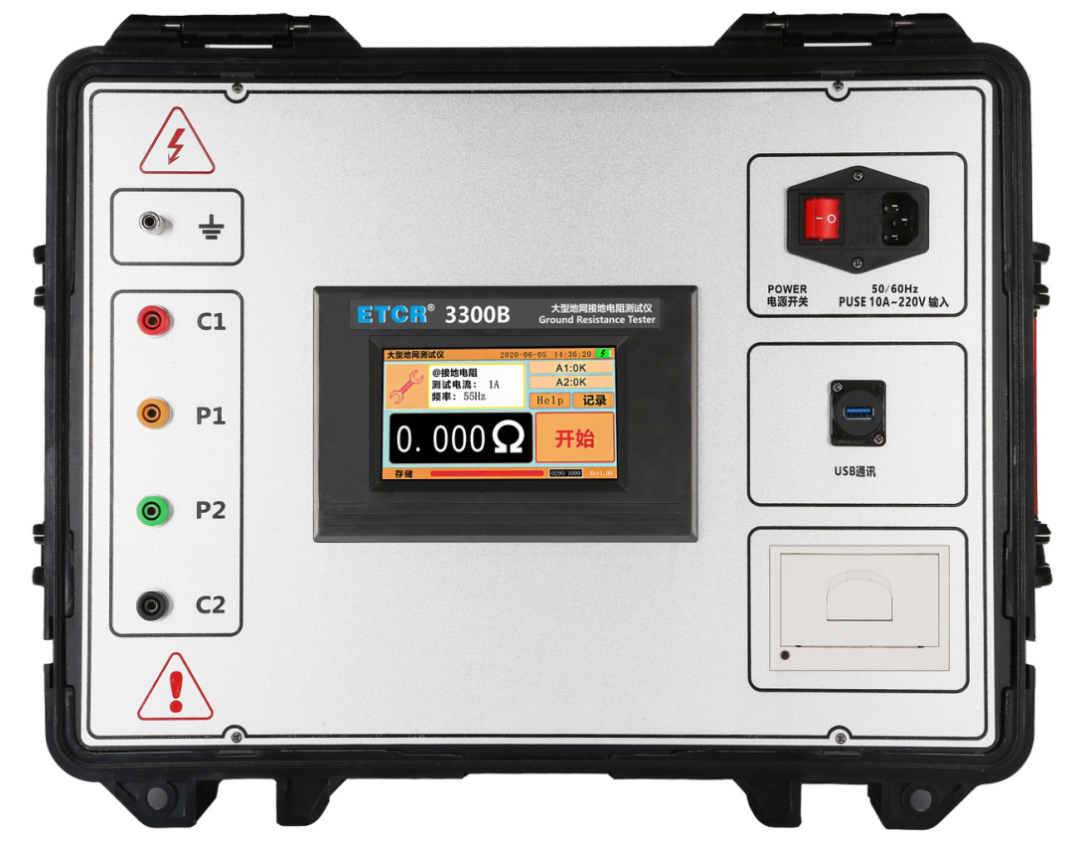

02 產品介紹

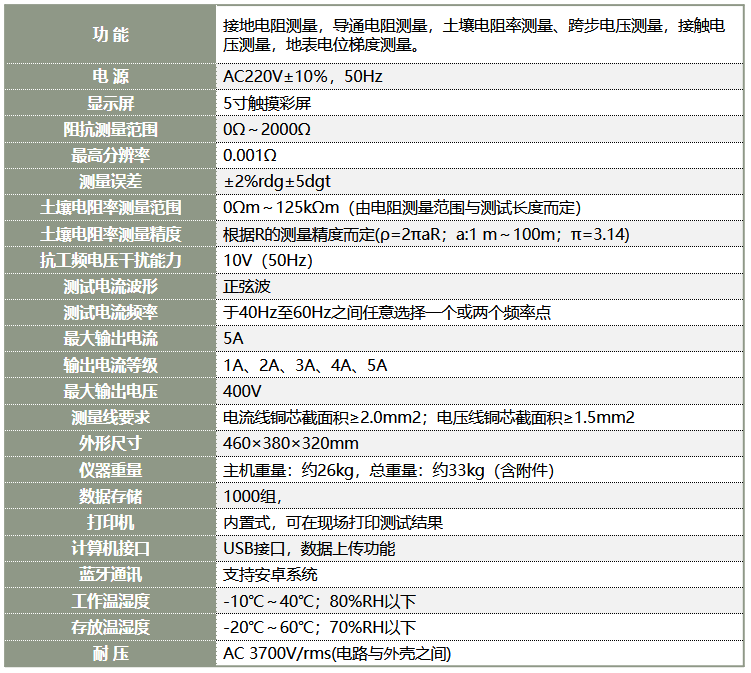

03 技術指標

04 測量項目

Part. 1 界面介紹

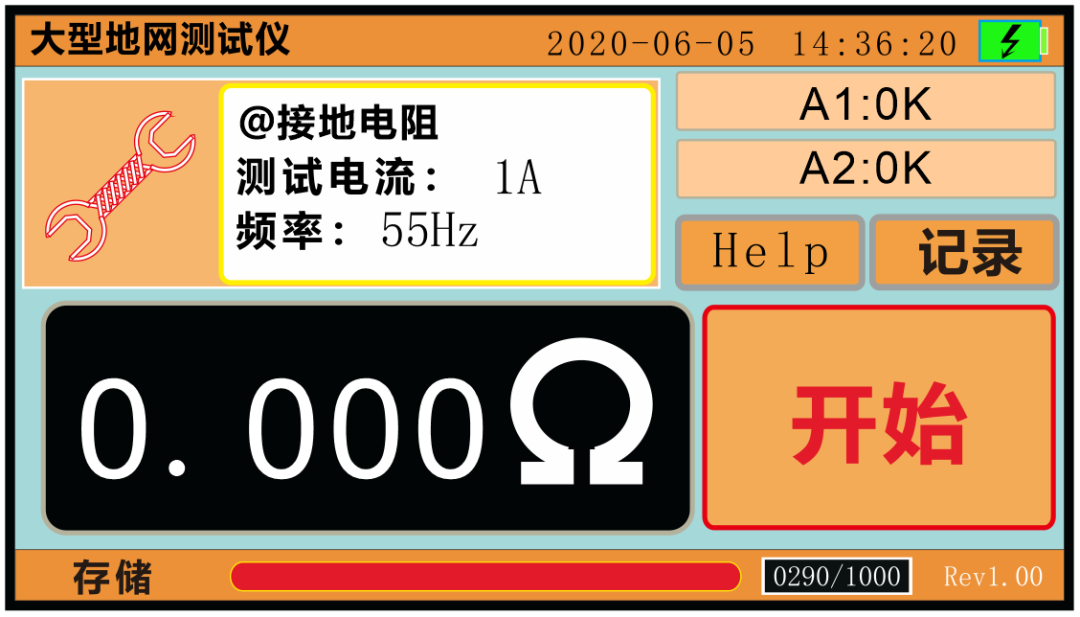

開機界面

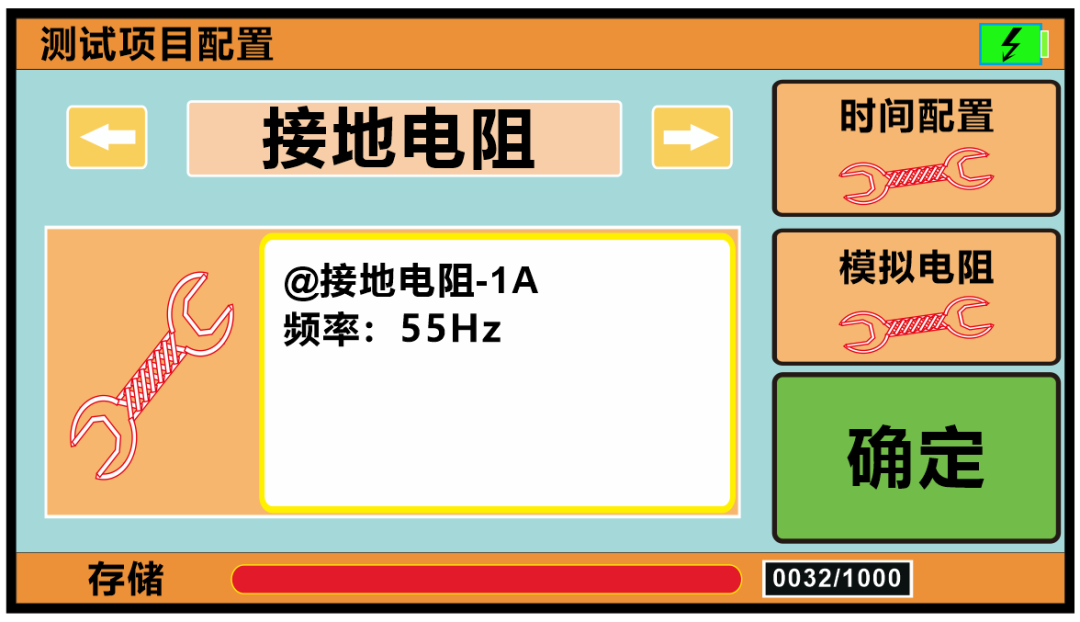

打開儀器電源開關后，進入開機界面，開機界面停止三秒后進入選擇界面，在此界面中可以按功能鍵來選擇各種功能選項
