兼顧方便性與高精度，5款鉗形電流傳感器新品

HIOKI日置已經發售鉗形電流傳感器「AC/DC電流探頭CT6841A、CT6843A、CT6844A、CT6845A和CT6846A」。

鉗形電流傳感器是一種方便的傳感器，可以在不切斷測量對象電纜的情況下進行測量。這次的新品鉗形電流傳感器，兼顧了方便性和高精度，可以在組裝好的新能源車上精確地測量功率消耗，且無需切斷電纜，因此我們期待在世界輕型汽車測試規程WLTP測試中能發揮積極作用。

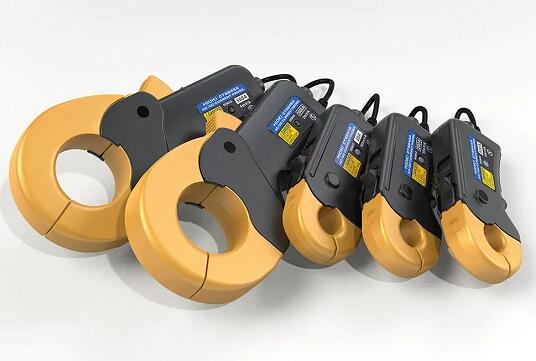

AC/DC電流探頭

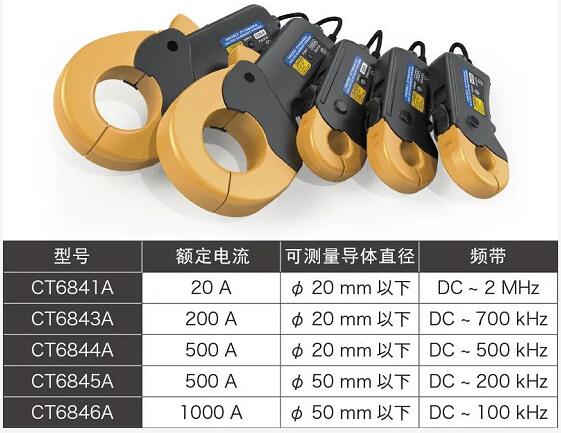

（從左至右依次為CT6845A、CT6846A、CT6841A、CT6843A、CT6844A）

開發背景

現在，在電動汽車開發中，要求高精度的功率評估測量，并且組裝好的電動汽車需要不切斷電纜進行功率測量。雖然鉗形電流傳感器能夠滿足在不切斷電纜的情況下進行測量，但其在測量精度方面卻不盡人意。

我們自1971年以來，不斷積累與改進鉗形技術，成功地實現了鉗形電流傳感器的便捷性和測量精度兼顧。方便性和測量精度的結合擴大了在實際運行狀態下對已安裝設備進行高精度功率評估的機會。電流傳感器對已安裝的發電設備，快速充電設備和電池的功率測量至關重要。

產品特點

1、提高直流電流測量精度

● AC/DC電流探頭夾具尖端嚙合部分的結構改進和磁路的優化設計使高精度的直流電流測量成為可能。測量精度從以前的±0.3%提高到±0.2%。

2、迅速開展高精度測量

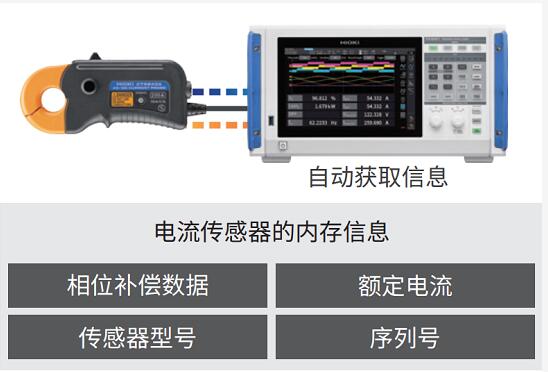

● 訂購近期出貨的HIOKI日置高精度功率計「功率分析儀PW8001」時就可以根據測量需求，選擇不同類型的電流傳感器。為了進行精確的功率測量，需要對電流傳感器進行設置。這次推出的AC/DC電流探頭只需連接PW8001即可自動完成設置。通過將記錄在電流傳感器中的每個傳感器的信息（例如傳感器型號，序列號和補償數據）自動傳送到PW8001，實現了比以前更高精度的功率測量。同時可防止由于工作人員的設置錯誤而導致的測量值錯誤。

3、性能更高，可靠性更高

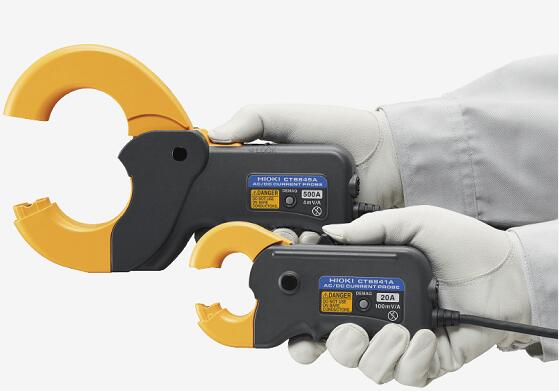

● 除了測量精度之外，與傳統的鉗形電流傳感器相比，性能也有所提高。通過CT6841A，我們成功地將頻帶擴展到了2MHz。電動汽車和PV逆變器（光伏功率調節器）的高頻功率也可以進行可靠的測量。

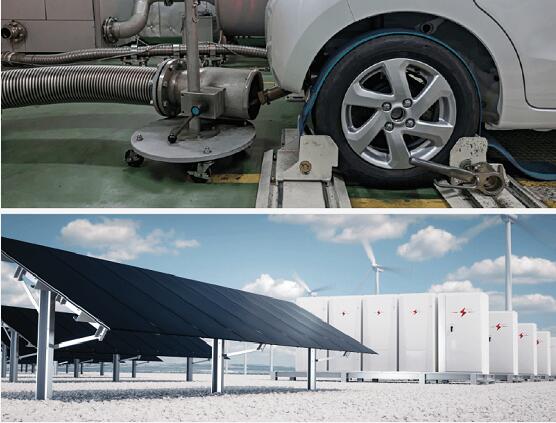

【主要用途】

· 汽車的WLTP燃油經濟性測試的功率測量

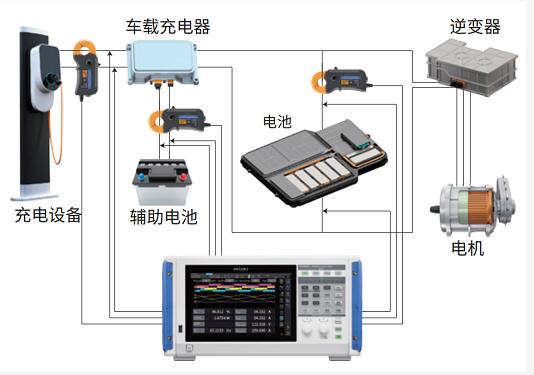

· 電動汽車電池功率測量

· PV逆變器（光伏功率調節器）的效率評價
