隨著近年人工智能技術的發展,自動駕駛汽車成為了研究熱點。攝像頭作為自動駕駛汽車中不可或缺的傳感器, 為自動駕駛系統提供重要的圖像信息。尤其是基于視覺的自動和輔助駕駛技術解決方案中得到了廣泛的應用，如車道偏離預警(LDWS)、前方碰撞警告(FCWS)、TSR (道路交通標志識別系統)等技術已經在自動駕駛領域逐漸普及。

開發基于機器視覺的自動和輔助駕駛系統時，需要面對以下難點：

★系統算法復雜，代碼繁多。機器視覺主要是借助攝像頭采集外界信息并將其轉換為數字圖像信號進行處理，面對不同的外界環境和檢測目的，致使系統需要處理的針對點不一樣，因此，使得整個系統在算法方面異常復雜，開發過程緩慢。

★測試環境要求苛刻。在系統開發后期，測試其性能并進行整改是整個研發過程中的關鍵步驟之一。相比較于其他汽車電子產品，基于機器視覺的輔助駕駛技術產品在測試時需要考慮兩點因素：第一，實車試驗時，駕駛員的安全是否能夠得到保障；第二，測試過程需要有效、可信、可從復，便于及時發現問題并進行整改。

針對基于視覺的自動駕駛系統ADAS/AD仿真測試，對攝像頭傳感器進行有效的模擬是保證測試有效性至關重要。另一方面，因為對于自動駕駛算法的落地來說，需要進行超高里程的測試，才能保證算法的穩定性和安全性，因此可以適當使用硬件在環(HIL)來取代這些高消耗的道路實測。測試系統可通過場景仿真軟件生成仿真數據或路測采集視頻數據注入到ECU中，并同時進行數據回放和記錄ECU的反饋數據。

系統介紹

系統硬件由上位機、NI模塊化硬件平臺、NI實時仿真機、眾執芯自研攝像頭注入模塊組成。系統具備充分靈活性，可測試單獨攝像頭ECU，也可與ADAS其他傳感器包括毫米波雷達、超聲波雷達、激光雷達、C-V2X模塊融合，實現ADAS + V2X HIL仿真測試。軟件分為場景仿真軟件、眾執芯自研視頻注入軟件、攝像頭模擬軟件等，可支持多路4K 30Hz HDMI數據注入，支持RAW、RGB、YUV等數據格式，并支持定制化其他格式。

其主要架構包含以下部分重點模塊為：

★NI PXI機箱控制器

★ZoX CIM(Camera Injection Module)攝像頭注入模塊

★PXI FlexRIO GMSL?/FPD-link?接口模塊

★其他IO模塊如CAN、車載以太網、模擬數字IO等(可選)

★V2X仿真測試模塊(可選)

★ADAS ECU(待測件)

ZoX CIM(Camera Injection Module)攝像頭注入模塊

支持攝像頭模擬，HDMI視頻信號轉換，原始數據(未經ISP處理)注入和多通道同步和擴展, 可基于需求靈活配置仿真圖像數據源的分辨率、幀速率、數據格式等。利用 GMSL?/FPD-link?串行器和反串行器與 Xilinx FPGA 的組合，在PXI上提供高吞吐量和可自定義GMSL?/FPD-link?。提供對同軸電源、I2C后通道通信和GMSL?/FPD-link?通道的通用輸入/輸出(GPIO)通信的訪問和控制。PXI FlexRIO GMSL?/FPD-link?接口模塊是車載數據記錄、基于實驗室的回放或硬件在環(HIL)等應用的理想選擇，實現多種攝像頭模型適配。

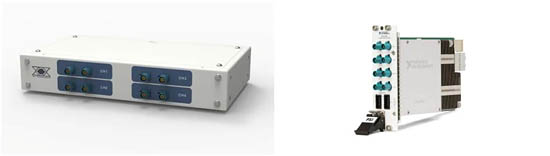

攝像頭注入模塊CIM和NI PXI FlexRIO GMSL接口模塊PXIe-1487
